핵심 요약

VINS-Mono는 저가 단안 카메라와 IMU 조합만으로 metric 6-DoF state estimation을 수행하기 위해 initialization, tightly-coupled VIO, relocalization, pose graph optimization을 하나의 시스템으로 묶는다.

문제metric monocular state 해결tightly-coupled VIO 근거EuRoC / MAV / mobile

한 문장 요약

VINS-Mono는 하나의 최적화식이라기보다, 실제 환경에서 쓸 수 있는 monocular VIO system을 만드는 데 필요한 초기화, 추정, 재위치추정, 전역 보정을 모두 묶은 논문이다.

Contribution 01

Robust Initialization

움직이는 초기 상태에서 scale, gravity, velocity, gyro bias를 추정.

Contribution 02

Tightly-coupled VIO

sliding window에서 IMU preintegration residual과 visual feature residual을 함께 최적화.

Contribution 03

Relocalization

feature-level loop constraint를 local VIO cost 안에 직접 추가.

Contribution 04

4-DoF Pose Graph

gravity로 roll/pitch가 관측 가능하므로 position과 yaw 중심의 4-DoF graph를 최적화.

내가 얻은 인사이트

핵심은 시스템 경계다. VINS-Mono는 initialization, calibration, local estimation, relocalization, global consistency를 따로 떼어놓지 않고 하나의 estimator lifecycle로 묶는다.

처리 흐름

01Camera + IMU30 Hz image / high-rate IMU

02PreprocessKLT features / IMU preintegration

03InitializationSfM + visual-inertial alignment

04Sliding-window VIOstate / extrinsic / inverse depth

05RelocalizationDBoW2 + feature fusion

06Pose Graph4-DoF global consistency

접근 방식 비교

Monocular VO

scale ambiguity

작고 간단하지만 metric scale을 직접 복원하지 못함.

Filtering VIO

빠르지만 history 제한

재귀 업데이트는 빠르지만 오래된 선형화와 feature 처리에서 정확도 한계 가능.

VINS-Mono

optimization-based system

sliding-window nonlinear optimization을 사용하고 local/global 양쪽에서 loop를 처리.

논문 상세 정리

아래부터는 기존 논문 내용을 최대한 담은 상세 해석이다. 핵심 흐름에서 벗어나는 배경지식, notation, 부가 자료는 접어두었다.

Problem: 단안 VIO는 왜 시스템 문제가 되는가

VINS-Mono의 문제의식은 단안 카메라가 싸고 작다는 장점은 있지만, vision-only로는 metric scale을 직접 알 수 없다는 데서 시작한다. IMU를 붙이면 scale, roll, pitch가 관측 가능해지고 motion blur나 texture-less 구간 사이를 메워줄 수 있지만, 동시에 initialization, IMU bias, camera-IMU extrinsic, nonlinear optimization, long-term drift가 한꺼번에 문제가 된다.

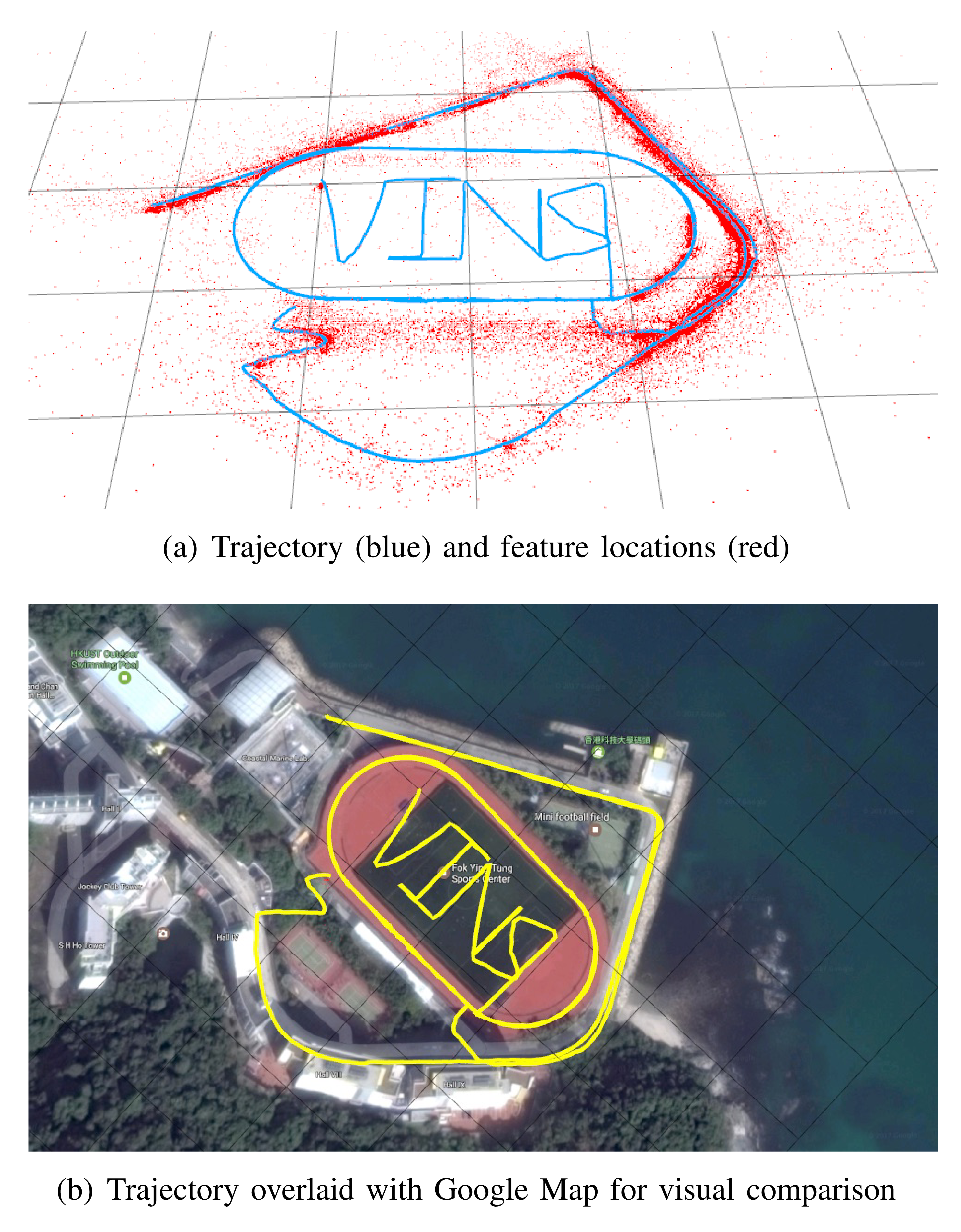

Fig. 1. Outdoor experimental results of VINS-Mono. — Fig. 1. Outdoor experimental results.단안 camera-IMU 구성으로 2.5 km outdoor trajectory를 추정한 예시다. 논문이 목표로 하는 것은 작은 센서 조합으로 실제 길이의 metric trajectory를 안정적으로 만드는 것이다.

Problem Flow

논문이 풀고자 하는 문제는 하나의 module 성능이 아니라, monocular VINS가 처음 켜지고 오래 움직이며 다시 장소를 찾는 전체 과정이다.

01Scale observability

단안 vision은 scale이 불명확하고, IMU는 충분한 acceleration excitation이 있어야 scale을 관측.

02Initialization

정지 상태 가정 없이 움직이는 상태에서 시작해야 하므로 SfM과 IMU alignment가 중요.

03Drift

local VIO는 계산량을 제한하는 대신 yaw와 position drift가 누적.

04Deployment

드론, mobile AR, 대규모 handheld route에서는 실시간 추정과 실패 후 복구까지 필요.

정리 노트

VINS-Mono를 읽을 때는 “preintegration 수식이 새롭다”보다, metric scale을 확보하는 초기화부터 drift를 줄이는 loop까지 estimator 생애주기를 연결했다는 점을 중심으로 보는 편이 자연스럽다.

Related Work 위치 보기

기존 연구와의 거리

Related Work는 VINS-Mono가 loose-coupled, EKF 기반, graph optimization 기반 VIO 사이에서 어떤 선택을 하는지 보여준다.

흐름	핵심 특징	VINS-Mono의 선택
Loose-coupled	vision pose와 IMU를 후단에서 결합	raw feature observation과 preintegrated IMU를 같은 최적화에 투입
Filter-based VIO	실시간성은 좋지만 linearization history에 민감	sliding-window nonlinear optimization 사용
Graph-based VIO	정확도는 좋지만 시스템 완결성이 과제	initialization, relocalization, pose graph까지 함께 구성
Loop closure	visual SLAM에서 drift 제거에 핵심	DBoW2 detection 후 feature-level residual로 VIO에 직접 연결

Mechanism: initialization, VIO, relocalization을 어떻게 묶나

VINS-Mono의 방법론은 크게 네 덩어리다. 먼저 image feature와 IMU preintegration을 준비하고, vision-only SfM과 IMU alignment로 scale/gravity/velocity를 초기화한다. 이후 sliding window에서 IMU state, camera-IMU extrinsic, feature inverse depth를 함께 최적화하고, loop가 검출되면 feature-level constraint와 4-DoF pose graph로 전역 일관성을 맞춘다.

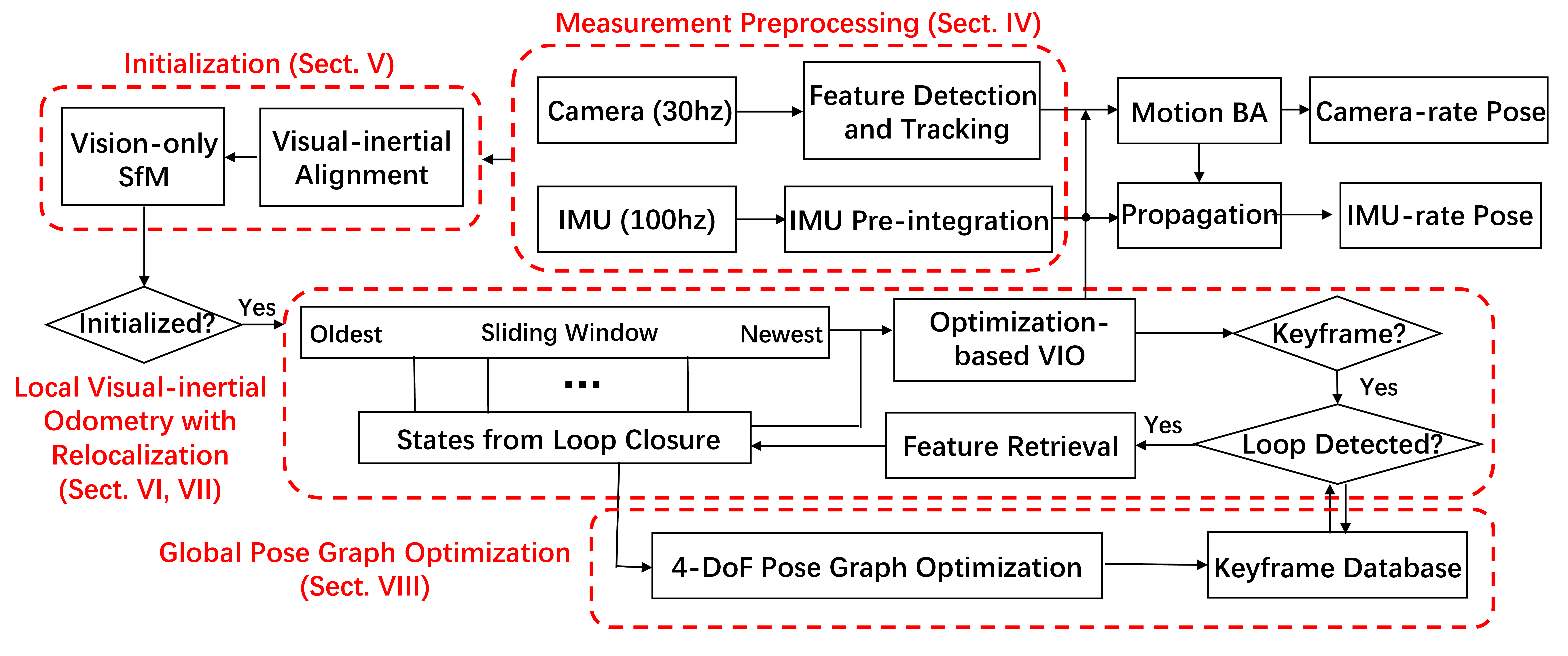

Fig. 2. VINS-Mono full pipeline. — Fig. 2. Full pipeline.Measurement preprocessing, estimator initialization, local VIO, relocalization, global pose graph optimization이 하나의 online pipeline으로 연결된다.

Mechanism Thread Summary

핵심은 IMU로 metric scale을 확보하고, feature residual로 local pose를 제약하며, loop로 drift를 줄이는 구조다.

구간	무엇을 해결하나	핵심 장치
Preprocessing	feature tracking과 IMU integration을 최적화 입력으로 정리	KLT, keyframe selection, bias-aware preintegration
Initialization	초기 움직임에서 scale, gravity, velocity, gyro bias 복원	vision-only SfM + visual-inertial alignment
Local VIO	camera pose, velocity, bias, extrinsic, inverse depth 추정	sliding-window MAP optimization
Global consistency	local drift를 loop 정보로 보정	feature-level relocalization + 4-DoF pose graph

Measurement preprocessing

IMU preintegration은 무엇을 압축하나

IMU는 image frame 사이에 훨씬 높은 주기로 들어온다. 그래서 매번 raw IMU를 처음부터 다시 적분하기보다, 두 image frame 사이의 움직임을 position, velocity, rotation 변화량으로 미리 묶어두는 편이 효율적이다. VINS-Mono의 preintegration은 이 압축값을 최적화에 넣고, bias가 조금 바뀌면 Jacobian으로 빠르게 보정하는 역할을 한다.

먼저 볼 기호	의미	처음 읽을 때의 직관
$\hat{\mathbf{a}}_t$	IMU가 측정한 acceleration	순수한 움직임이 아니라 bias, gravity, noise가 섞인 값
$\hat{\boldsymbol{\omega}}_t$	IMU가 측정한 angular velocity	gyro bias 때문에 그대로 회전으로 쓰기 어려움
$\mathbf{b}_a, \mathbf{b}_\omega$	accelerometer / gyroscope bias	시간에 따라 조금씩 변하므로 state에 포함해 추정
$\mathbf{R}_w^t\mathbf{g}^w$	world gravity를 IMU frame으로 본 항	IMU 측정에는 실제 가속도와 중력이 함께 들어감

$$\begin{aligned} \hat{\mathbf{a}}_t &= \mathbf{a}_t + \mathbf{b}_{a_t} + \mathbf{R}_w^t\mathbf{g}^w + \mathbf{n}_a,\\ \hat{\boldsymbol{\omega}}_t &= \boldsymbol{\omega}_t + \mathbf{b}_{\omega_t} + \mathbf{n}_\omega \end{aligned}\tag{1}$$

Eq. (1). IMU measurement model.이 식은 “IMU가 준 값을 그대로 믿지 않고, bias와 gravity를 분리해 estimator 안에서 다시 맞춘다”는 출발점이다.

IMU preintegration 세부 수식 보기

Preintegration notation

여기서는 두 frame 사이 IMU 측정이 어떤 상대 제약으로 바뀌는지 정리한다. 핵심은 raw IMU sequence를 매번 다시 적분하지 않고, window optimization에 들어갈 상대 motion constraint로 바꾸는 것이다.

기호	의미	읽는 포인트
$\boldsymbol{\alpha}_{b_{k+1}}^{b_k}$	relative position preintegration	초기 pose와 gravity 항을 분리한 상대 이동량
$\boldsymbol{\beta}_{b_{k+1}}^{b_k}$	relative velocity preintegration	frame 간 velocity 변화량
$\boldsymbol{\gamma}_{b_{k+1}}^{b_k}$	relative rotation preintegration	quaternion 기반 상대 회전
$\Delta t_k$	두 keyframe 사이 시간 간격	position과 velocity 예측에서 gravity 영향이 시간에 따라 누적
$\mathbf{J}, \mathbf{P}$	bias correction Jacobian과 covariance	bias가 조금 바뀔 때 재적분을 피하기 위한 장치

$$\begin{aligned} \mathbf{R}_w^{b_k}\mathbf{p}_{b_{k+1}}^w &= \mathbf{R}_w^{b_k}\left(\mathbf{p}_{b_k}^w+\mathbf{v}_{b_k}^w\Delta t_k-\frac{1}{2}\mathbf{g}^w\Delta t_k^2\right)+\boldsymbol{\alpha}_{b_{k+1}}^{b_k},\\ \mathbf{R}_w^{b_k}\mathbf{v}_{b_{k+1}}^w &= \mathbf{R}_w^{b_k}\left(\mathbf{v}_{b_k}^w-\mathbf{g}^w\Delta t_k\right)+\boldsymbol{\beta}_{b_{k+1}}^{b_k},\\ \mathbf{q}_w^{b_k}\otimes \mathbf{q}_{b_{k+1}}^w &= \boldsymbol{\gamma}_{b_{k+1}}^{b_k}. \end{aligned}\tag{5}$$

Eq. (5). State propagation with preintegrated terms.world-frame propagation을 두 keyframe 사이의 상대 position, velocity, rotation 제약으로 바꿔 window optimization에 넣는다.

$$\begin{aligned} \boldsymbol{\alpha}_{b_{k+1}}^{b_k} &= \int\!\!\int_{t\in[t_k,t_{k+1}]}\mathbf{R}_t^{b_k}(\hat{\mathbf{a}}_t-\mathbf{b}_{a_t}-\mathbf{n}_a)\,dt^2,\\ \boldsymbol{\beta}_{b_{k+1}}^{b_k} &= \int_{t\in[t_k,t_{k+1}]}\mathbf{R}_t^{b_k}(\hat{\mathbf{a}}_t-\mathbf{b}_{a_t}-\mathbf{n}_a)\,dt,\\ \boldsymbol{\gamma}_{b_{k+1}}^{b_k} &= \int_{t\in[t_k,t_{k+1}]}\frac{1}{2}\Omega(\hat{\boldsymbol{\omega}}_t-\mathbf{b}_{\omega_t}-\mathbf{n}_\omega)\boldsymbol{\gamma}_t^{b_k}\,dt. \end{aligned}\tag{6}$$

Eq. (6). Preintegration term definitions.Eq. (5)에 들어가는 $\boldsymbol{\alpha},\boldsymbol{\beta},\boldsymbol{\gamma}$가 각각 IMU acceleration과 angular velocity를 적분해 만든 상대 이동, 속도, 회전 항임을 명시한다.

$$\begin{aligned} \boldsymbol{\alpha}_{b_{k+1}}^{b_k} &\approx \hat{\boldsymbol{\alpha}}_{b_{k+1}}^{b_k}+\mathbf{J}_{b_a}^{\alpha}\delta\mathbf{b}_{a_k}+\mathbf{J}_{b_\omega}^{\alpha}\delta\mathbf{b}_{\omega_k},\\ \boldsymbol{\beta}_{b_{k+1}}^{b_k} &\approx \hat{\boldsymbol{\beta}}_{b_{k+1}}^{b_k}+\mathbf{J}_{b_a}^{\beta}\delta\mathbf{b}_{a_k}+\mathbf{J}_{b_\omega}^{\beta}\delta\mathbf{b}_{\omega_k},\\ \boldsymbol{\gamma}_{b_{k+1}}^{b_k} &\approx \hat{\boldsymbol{\gamma}}_{b_{k+1}}^{b_k}\otimes \begin{bmatrix}1\\ \frac{1}{2}\mathbf{J}_{b_\omega}^{\gamma}\delta\mathbf{b}_{\omega_k}\end{bmatrix}. \end{aligned}\tag{12}$$

Eq. (12). First-order bias correction.bias가 조금 바뀔 때 preintegration을 처음부터 다시 계산하지 않고 Jacobian으로 빠르게 보정한다.

Estimator initialization

Vision-only SfM과 IMU alignment

Initialization은 먼저 vision-only SfM으로 up-to-scale camera pose와 feature를 만든 뒤, IMU preintegration과 맞춰 metric scale, gravity, velocity를 찾는 단계다. 여기서 scale이나 gravity 방향이 틀리면 뒤의 sliding-window VIO가 좋은 초기값 없이 시작하게 되므로, VINS-Mono는 이 단계를 별도의 estimator bootstrap으로 다룬다.

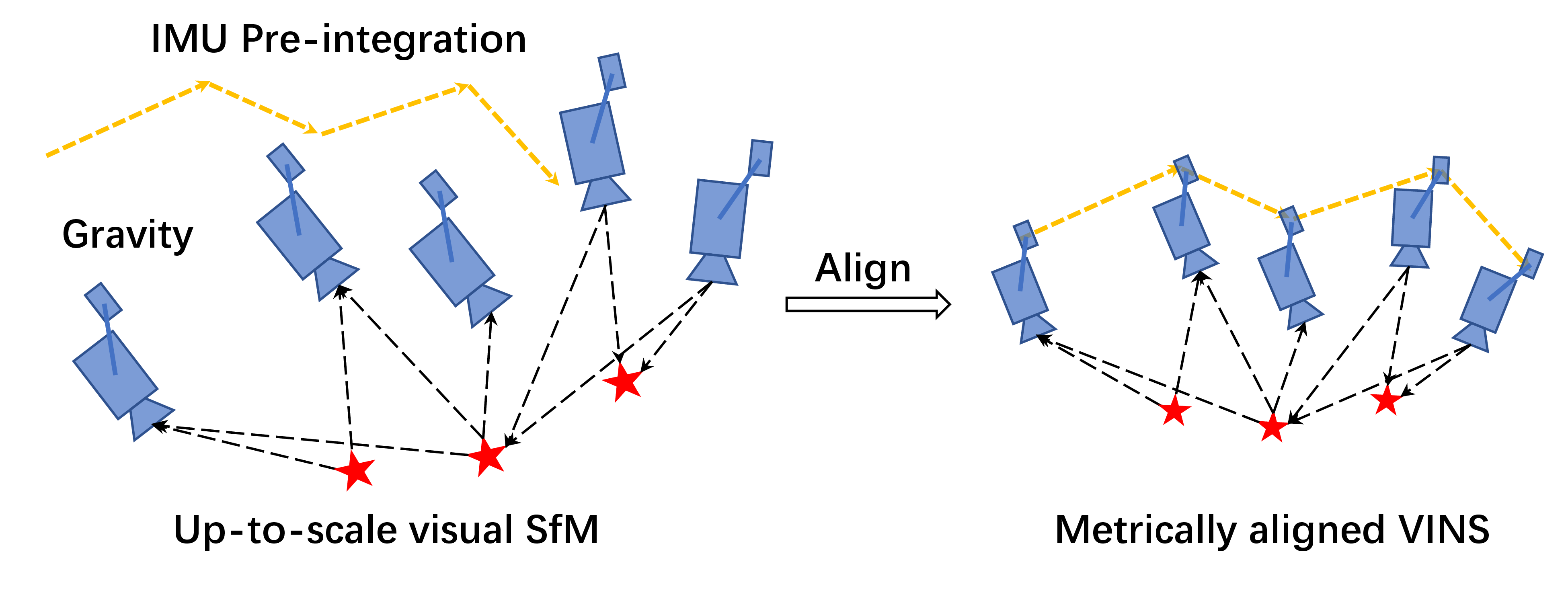

Fig. 4. Visual-inertial alignment process. — Fig. 4. Visual-inertial alignment.vision-only SfM은 구조를 up-to-scale로만 만들 수 있다. IMU alignment는 여기에 scale과 gravity를 붙여 metric VIO가 출발할 좌표계를 만든다.

초기화에서 찾는 값	왜 필요한가	틀리면 생기는 문제
$s$	단안 SfM의 arbitrary scale을 실제 길이로 변환	trajectory와 velocity 크기가 함께 틀어짐
$\mathbf{g}^{c_0}$	gravity 방향을 기준으로 roll/pitch 안정화	IMU residual이 잘 맞지 않고 자세가 흔들림
$\mathbf{v}_{b_k}^{b_k}$	frame마다 IMU motion을 이어주는 속도 초기값	초기 window가 수렴하기 어려움
$\delta\mathbf{b}_\omega$	gyro bias를 먼저 보정해 rotation alignment 안정화	preintegrated rotation이 SfM 회전과 계속 어긋남

$$\min_{\delta\mathbf{b}_\omega}\sum_{k\in\mathcal{B}}\left\|(\mathbf{q}_{b_{k+1}}^{c_0})^{-1}\otimes \mathbf{q}_{b_k}^{c_0}\otimes\boldsymbol{\gamma}_{b_{k+1}}^{b_k}\right\|^2\tag{15}$$

Eq. (15). Gyroscope bias calibration.SfM의 상대 회전과 IMU preintegrated rotation이 같은 회전을 설명하도록 gyro bias를 먼저 맞춘다.

$$\mathbf{X}_I=\begin{bmatrix}\mathbf{v}_{b_0}^{b_0},\mathbf{v}_{b_1}^{b_1},\cdots,\mathbf{v}_{b_n}^{b_n},\mathbf{g}^{c_0},s\end{bmatrix}\tag{16}$$

Eq. (16). Initialization state.이 state는 “처음부터 모든 pose를 다시 푸는 문제”가 아니라, SfM 결과에 metric scale과 gravity를 붙이기 위한 최소한의 alignment 변수다.

$$\begin{aligned} \boldsymbol{\alpha}_{b_{k+1}}^{b_k} &= \mathbf{R}_{c_0}^{b_k}\left(s(\bar{\mathbf{p}}_{b_{k+1}}^{c_0}-\bar{\mathbf{p}}_{b_k}^{c_0})+\frac{1}{2}\mathbf{g}^{c_0}\Delta t_k^2-\mathbf{R}_{b_k}^{c_0}\mathbf{v}_{b_k}^{b_k}\Delta t_k\right),\\ \boldsymbol{\beta}_{b_{k+1}}^{b_k} &= \mathbf{R}_{c_0}^{b_k}\left(\mathbf{R}_{b_{k+1}}^{c_0}\mathbf{v}_{b_{k+1}}^{b_{k+1}}+\mathbf{g}^{c_0}\Delta t_k-\mathbf{R}_{b_k}^{c_0}\mathbf{v}_{b_k}^{b_k}\right). \end{aligned}\tag{17}$$

Eq. (17). Visual-inertial alignment constraints.단안 SfM의 translation은 scale이 없으므로, preintegrated IMU position/velocity와 맞추며 scale, gravity, velocity를 함께 추정한다.

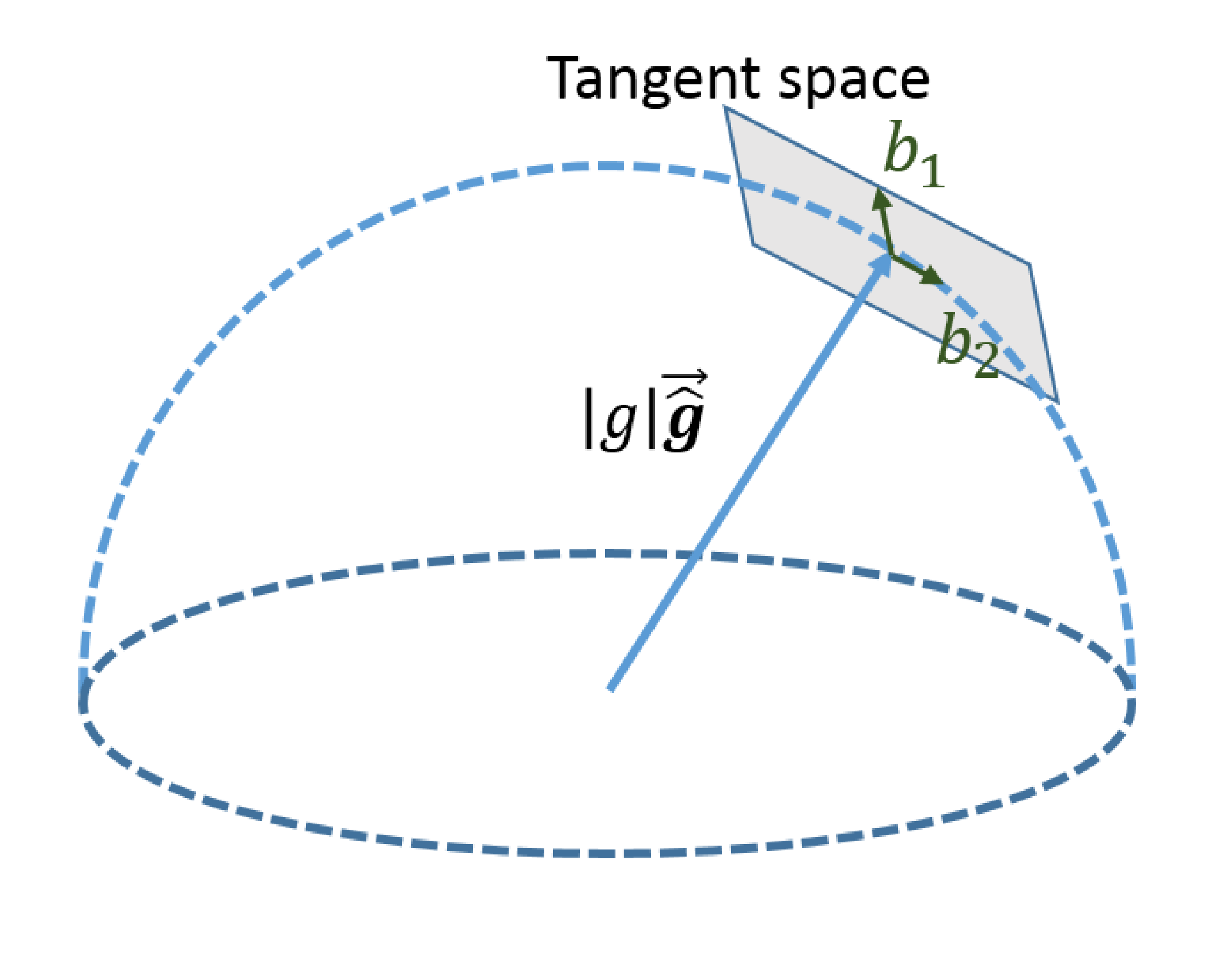

Fig. 5. 2-DOF gravity parameterization.gravity magnitude는 알고 있다고 두고, 방향만 tangent plane에서 2-DoF로 refine한다.

Sliding-window VIO

Local VIO objective

초기화 이후에는 최근 keyframe들만 남긴 sliding window 안에서 state를 반복적으로 갱신한다. VINS-Mono가 추정하는 것은 camera pose만이 아니라 IMU pose, velocity, bias, camera-IMU extrinsic, feature inverse depth까지 포함된 묶음이다. Eq. (22)는 이 변수들이 IMU 측정과 visual feature 관측을 동시에 잘 설명하도록 맞추는 MAP objective다.

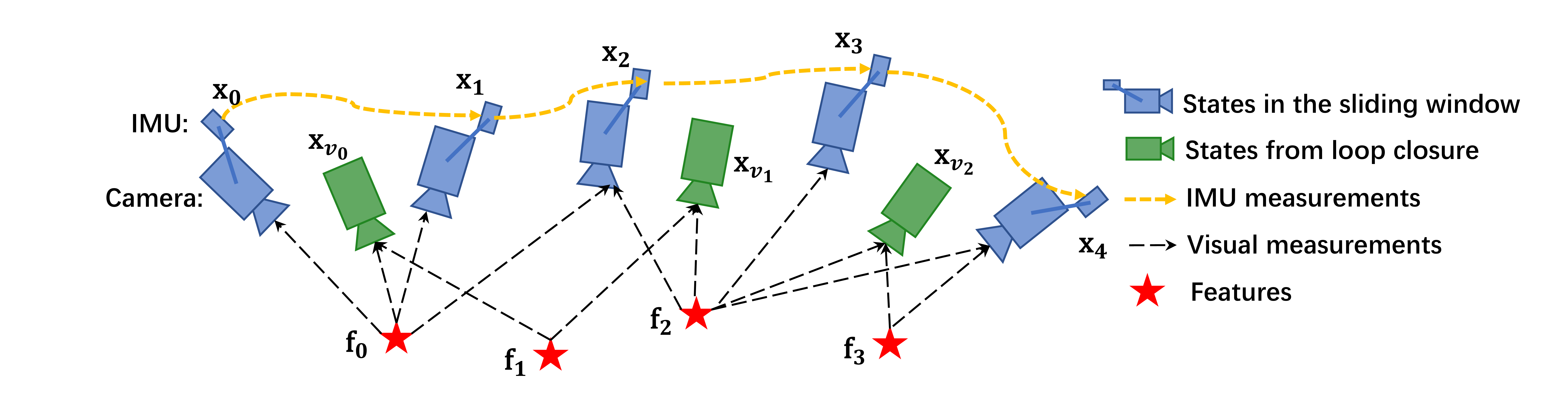

Fig. 3. Sliding window monocular VIO with relocalization. — Fig. 3. Sliding-window monocular VIO with relocalization.VIO window 안에서 IMU, visual, loop measurements를 함께 다루는 tightly-coupled formulation이다.

최적화 대상	무엇을 의미하나	왜 같이 풀어야 하나
$\mathbf{p}, \mathbf{q}$	IMU/body position과 orientation	camera pose는 IMU-body pose와 extrinsic을 통해 결정
$\mathbf{v}$	body velocity	IMU preintegration residual에서 position과 rotation을 이어줌
$\mathbf{b}_a, \mathbf{b}_\omega$	accelerometer / gyroscope bias	bias를 고정하면 장기적으로 IMU constraint가 틀어짐
$\lambda_l$	feature inverse depth	단안 feature의 depth를 window 안에서 함께 추정
$\mathbf{p}_c^b, \mathbf{q}_c^b$	camera-IMU extrinsic	camera observation과 IMU state를 같은 좌표계로 연결

$$\begin{aligned} \mathcal{X} &= \begin{bmatrix}\mathbf{x}_0,\mathbf{x}_1,\cdots,\mathbf{x}_n,\mathbf{x}_c^b,\lambda_0,\lambda_1,\cdots,\lambda_m\end{bmatrix},\\ \mathbf{x}_k &= \begin{bmatrix}\mathbf{p}_{b_k}^w,\mathbf{v}_{b_k}^w,\mathbf{q}_{b_k}^w,\mathbf{b}_a,\mathbf{b}_\omega\end{bmatrix},\quad k\in[0,n],\\ \mathbf{x}_c^b &= \begin{bmatrix}\mathbf{p}_c^b,\mathbf{q}_c^b\end{bmatrix}. \end{aligned}\tag{21}$$

Eq. (21). Sliding-window state vector.window 안의 IMU state, camera-IMU extrinsic, feature inverse depth를 하나의 최적화 변수 묶음으로 정의한다.

$$\min_{\mathcal{X}}\left\{\|\mathbf{r}_p-\mathbf{H}_p\mathcal{X}\|^2+\sum_{k\in\mathcal{B}}\|\mathbf{r}_B(\hat{\mathbf{z}}_{b_{k+1}}^{b_k},\mathcal{X})\|^2_{\mathbf{P}_{b_{k+1}}^{b_k}}+\sum_{(l,j)\in\mathcal{C}}\rho\left(\|\mathbf{r}_C(\hat{\mathbf{z}}_l^{c_j},\mathcal{X})\|^2_{\mathbf{P}_l^{c_j}}\right)\right\}\tag{22}$$

Eq. (22). Sliding-window MAP objective.이 objective는 “이전 window에서 남긴 정보”, “IMU가 말하는 motion”, “camera feature가 말하는 reprojection”을 한 번에 맞춘다.

Residual	담당하는 제약	읽는 포인트
$\mathbf{r}_p$	marginalization prior	window 밖으로 나간 state 정보를 버리지 않고 prior로 압축
$\mathbf{r}_B$	IMU preintegration residual	position, velocity, rotation, bias가 IMU motion과 일관적인지 확인
$\mathbf{r}_C$	visual measurement residual	feature ray가 추정한 camera pose/depth와 잘 맞는지 확인
$\rho$	robust loss	잘못 추적된 feature가 전체 최적화를 망치지 않게 영향 축소

IMU / visual residual 세부 보기

$$\mathbf{r}_B(\hat{\mathbf{z}}_{b_{k+1}}^{b_k},\mathcal{X})=\begin{bmatrix} \mathbf{R}_w^{b_k}\left(\mathbf{p}_{b_{k+1}}^w-\mathbf{p}_{b_k}^w+\frac{1}{2}\mathbf{g}^w\Delta t_k^2-\mathbf{v}_{b_k}^w\Delta t_k\right)-\hat{\boldsymbol{\alpha}}_{b_{k+1}}^{b_k}\\ \mathbf{R}_w^{b_k}\left(\mathbf{v}_{b_{k+1}}^w+\mathbf{g}^w\Delta t_k-\mathbf{v}_{b_k}^w\right)-\hat{\boldsymbol{\beta}}_{b_{k+1}}^{b_k}\\ 2\left[(\mathbf{q}_{b_k}^w)^{-1}\otimes \mathbf{q}_{b_{k+1}}^w\otimes(\hat{\boldsymbol{\gamma}}_{b_{k+1}}^{b_k})^{-1}\right]_{xyz}\\ \mathbf{b}_{a_{k+1}}-\mathbf{b}_{a_k}\\ \mathbf{b}_{\omega_{k+1}}-\mathbf{b}_{\omega_k} \end{bmatrix}\tag{24}$$

Eq. (24). IMU residual.preintegrated IMU가 예측한 상대 motion과 현재 state가 만드는 상대 motion의 차이를 position, velocity, rotation, bias 항으로 나눠 측정한다.

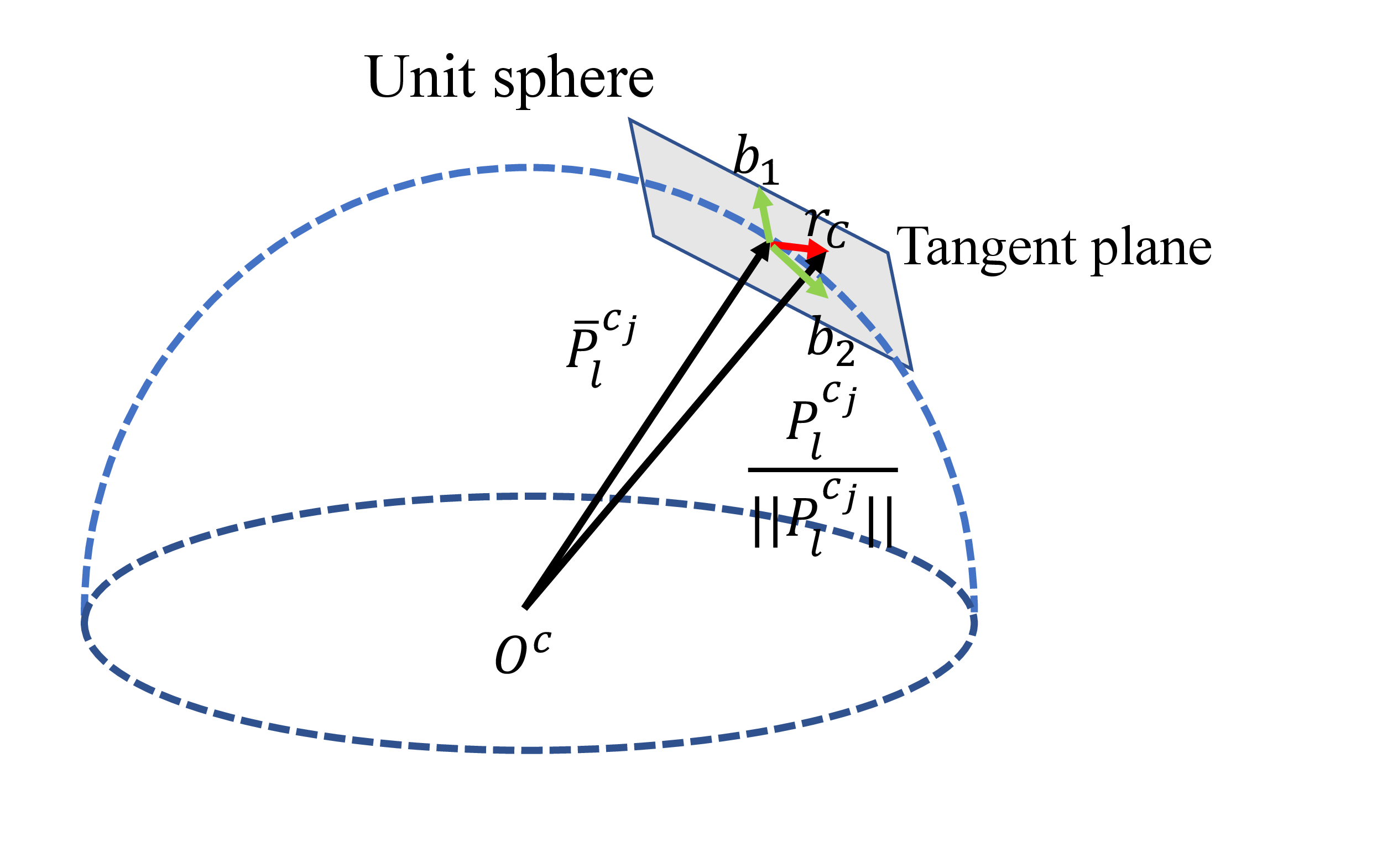

Fig. 6. Visual residual on unit sphere. — Fig. 6. Visual residual on a unit sphere.wide-angle/fisheye/omnidirectional camera도 ray 기반 residual로 다루기 위해 unit sphere에서 residual을 정의한다.

$$\begin{aligned} \mathbf{r}_C(\hat{\mathbf{z}}_l^{c_j},\mathcal{X}) &= \begin{bmatrix}\mathbf{b}_1&\mathbf{b}_2\end{bmatrix}^T\left(\hat{\bar{\mathbf{P}}}_l^{c_j}-\frac{\mathbf{P}_l^{c_j}}{\|\mathbf{P}_l^{c_j}\|}\right),\\ \hat{\bar{\mathbf{P}}}_l^{c_j} &= \pi_c^{-1}\left(\begin{bmatrix}\hat u_l^{c_j}\\ \hat v_l^{c_j}\end{bmatrix}\right),\\ \mathbf{P}_l^{c_j} &= \mathbf{R}_b^c\Big(\mathbf{R}_w^{b_j}\big(\mathbf{R}_{b_i}^{w}(\mathbf{R}_c^b\frac{1}{\lambda_l}\pi_c^{-1}\left(\begin{bmatrix}u_l^{c_i}\\ v_l^{c_i}\end{bmatrix}\right)+\mathbf{p}_c^b)\\ &\qquad +\mathbf{p}_{b_i}^w-\mathbf{p}_{b_j}^w\big)-\mathbf{p}_c^b\Big). \end{aligned}\tag{25}$$

Eq. (25). Visual residual on tangent plane.관측 feature ray와 예측 feature ray의 차이를 unit sphere의 tangent plane에서 재서 camera model 차이에 덜 민감하게 만든다.

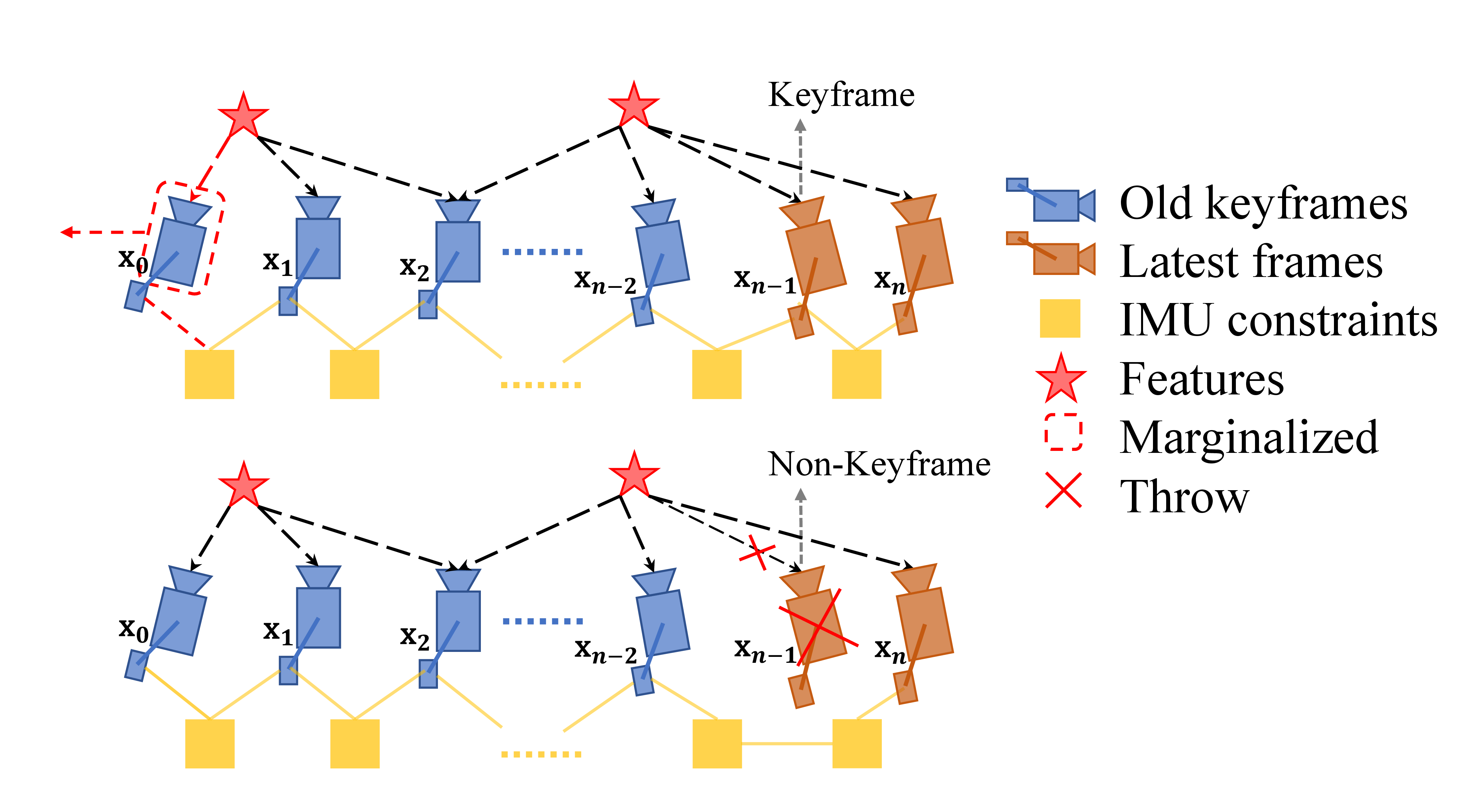

Fig. 7. Marginalization strategy.keyframe이면 오래된 frame을 prior로 넘기고, non-keyframe이면 visual measurement만 제거해 window 품질을 유지한다.

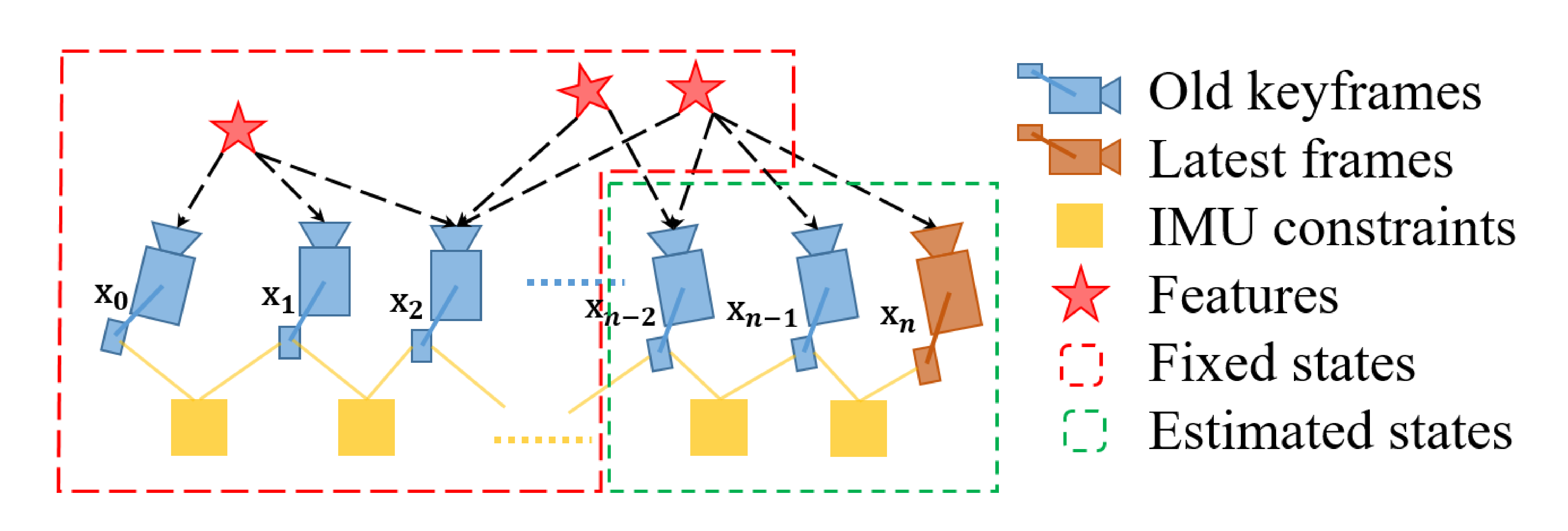

Fig. 8. Motion-only bundle adjustment. — Fig. 8. Motion-only bundle adjustment for camera-rate outputs.저전력 device에서 camera-rate pose를 내기 위해 최신 pose/velocity만 빠르게 최적화한다.

Relocalization / global pose graph

Loop를 local VIO와 global graph에 어떻게 연결하나

Loop가 검출되면 VINS-Mono는 과거 pose로 현재 pose를 단순히 교체하지 않는다. 먼저 BRIEF matching과 RANSAC으로 같은 장소를 다시 본 feature인지 확인하고, 이 loop feature를 현재 sliding-window objective에 추가한다. 그 다음 keyframe graph에서는 gravity로 이미 안정적인 roll/pitch는 고정하고, 장기 drift가 주로 쌓이는 position과 yaw만 최적화한다.

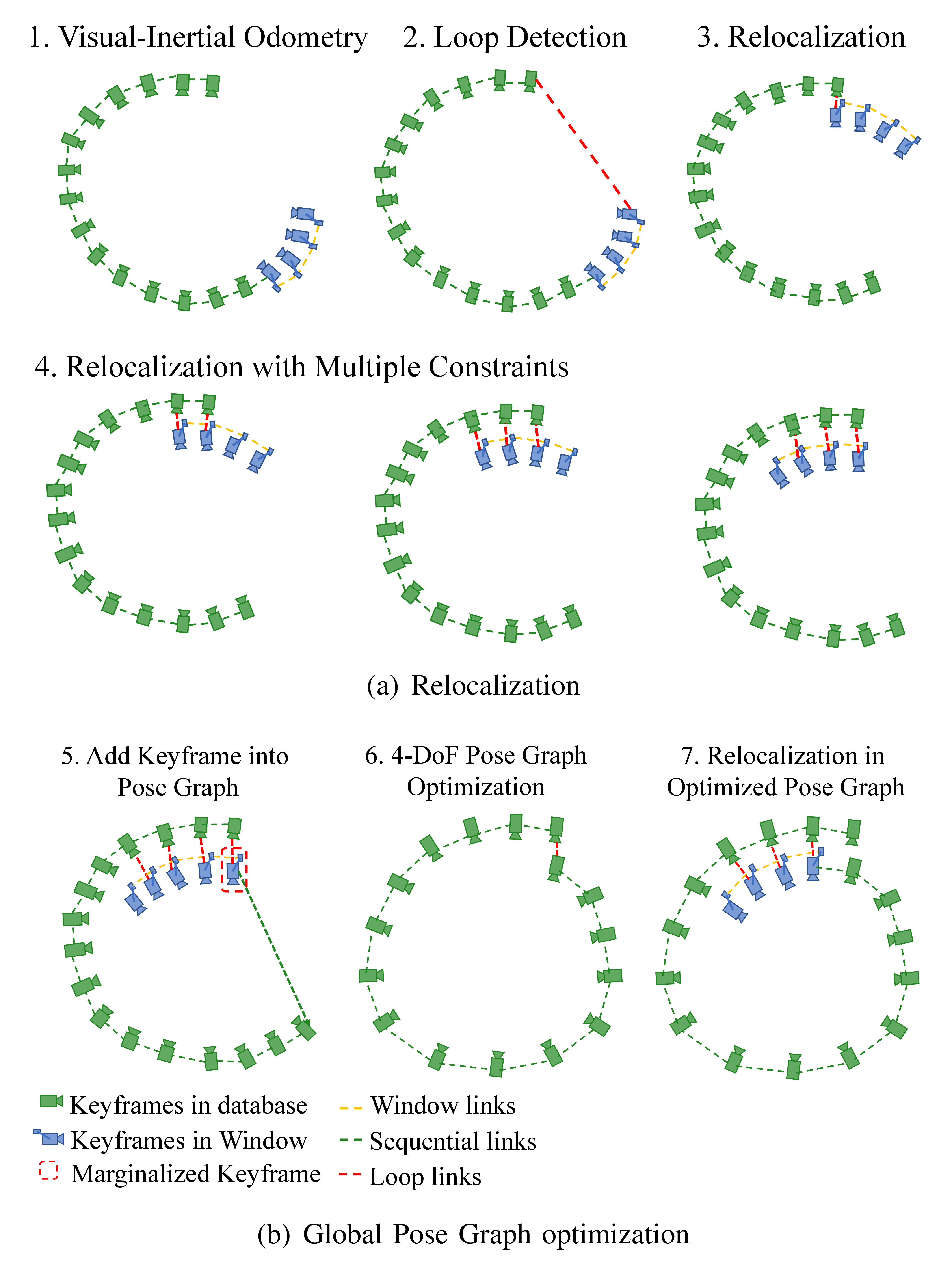

Fig. 9. Relocalization and pose graph procedure. — Fig. 9. Relocalization and pose graph optimization.feature-level relocalization은 local VIO에 loop constraint를 넣고, pose graph는 keyframe 단위 전역 일관성을 맞춘다.

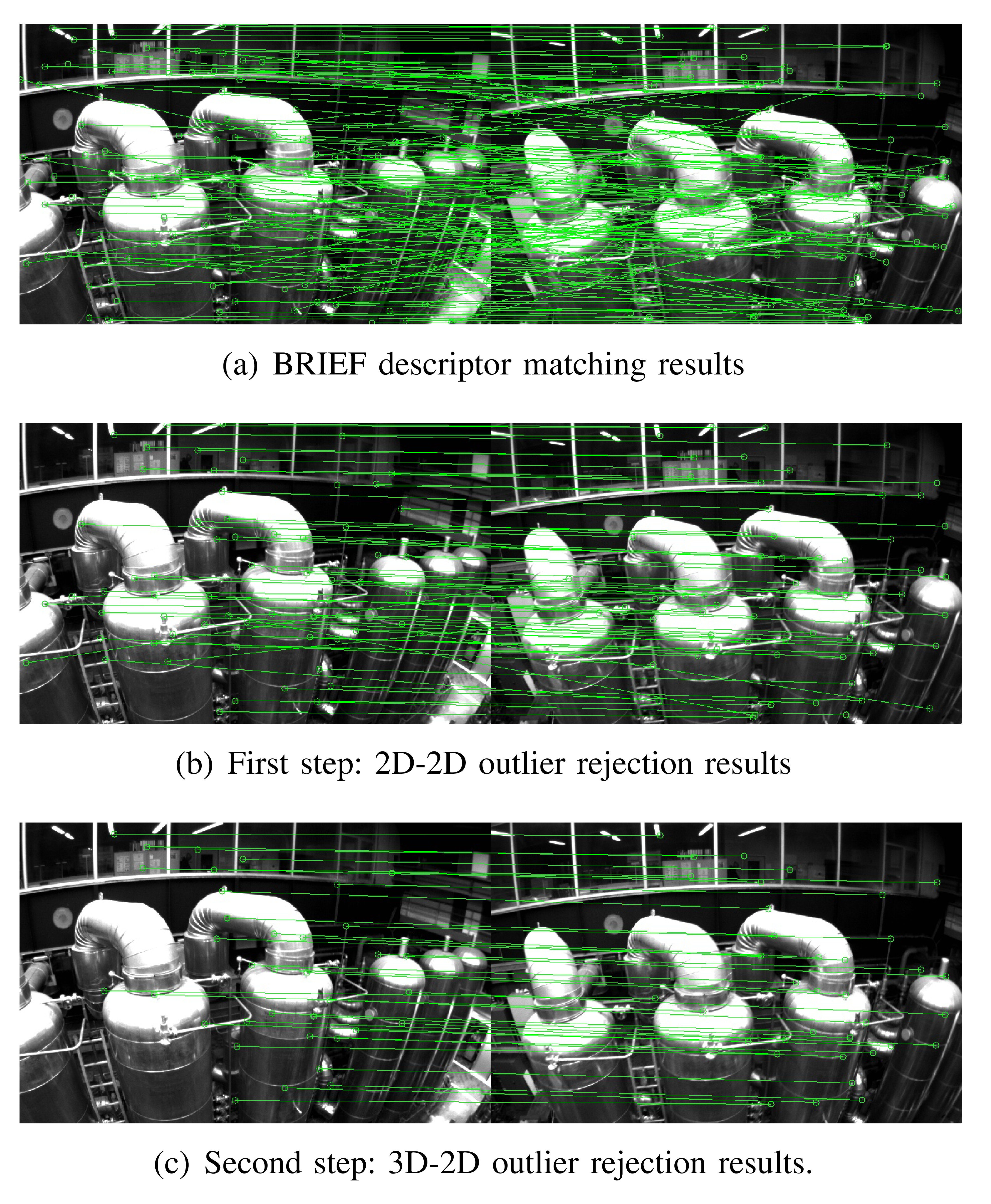

Fig. 10. Feature matching for loop closure. — Fig. 10. Descriptor matching and outlier removal.DBoW2 후보 검색 후 BRIEF matching, 2D-2D fundamental matrix RANSAC, 3D-2D PnP RANSAC으로 loop feature를 검증한다.

Loop 정보가 들어가는 위치	역할	효과
local VIO	loop feature residual을 현재 window cost에 추가	현재 pose가 과거 관측과 feature level에서 일관되도록 보정
global pose graph	keyframe 사이 sequence edge와 loop edge를 함께 최적화	오래 누적된 position/yaw drift를 전역적으로 완화
4-DoF graph	roll/pitch는 고정하고 position/yaw만 조정	IMU gravity 관측을 활용해 필요한 자유도에만 집중

$$\begin{aligned} \min_{\mathcal{X}} \Big\{& \|\mathbf{r}_p-\mathbf{H}_p\mathcal{X}\|^2 +\sum_{k\in\mathcal{B}}\|\mathbf{r}_B(\hat{\mathbf{z}}_{b_{k+1}}^{b_k},\mathcal{X})\|^2_{\mathbf{P}_{b_{k+1}}^{b_k}}\\ &+\sum_{(l,j)\in\mathcal{C}}\rho\left(\|\mathbf{r}_C(\hat{\mathbf{z}}_l^{c_j},\mathcal{X})\|^2_{\mathbf{P}_l^{c_j}}\right) +\sum_{(l,v)\in\mathcal{L}}\rho\left(\|\mathbf{r}_C(\hat{\mathbf{z}}_l^v,\mathcal{X},\hat{\mathbf{q}}_v^w,\hat{\mathbf{p}}_v^w)\|^2_{\mathbf{P}_l^{c_v}}\right) \Big\} \end{aligned}$$

(26)

Eq. (26). Local VIO objective with loop feature residual.Eq. (22)의 prior, IMU residual, visual residual에 loop closure frame에서 검색한 feature residual을 추가한 형태다. 마지막 항이 loop를 후처리 보정이 아니라 local VIO objective 안에 직접 연결한다.

$$\mathbf{r}_{i,j}(\mathbf{p}_i^w,\psi_i,\mathbf{p}_j^w,\psi_j)= \begin{bmatrix} \mathbf{R}(\hat\phi_i,\hat\theta_i,\psi_i)^{-1}(\mathbf{p}_j^w-\mathbf{p}_i^w)-\hat{\mathbf{p}}_{ij}^{i}\\ \psi_j-\psi_i-\hat\psi_{ij} \end{bmatrix}\tag{28}$$

Eq. (28). 4-DoF edge residual.roll/pitch는 VIO 추정값을 사용하고, graph optimization은 position과 yaw 차이를 줄이는 방향으로 동작한다.

$$\min_{\mathbf{p},\psi}\left\{\sum_{(i,j)\in\mathcal{S}}\|\mathbf{r}_{i,j}\|^2+\sum_{(i,j)\in\mathcal{L}}\rho(\|\mathbf{r}_{i,j}\|^2)\right\}\tag{29}$$

Eq. (29). 4-DoF pose graph optimization.VIO가 roll/pitch를 gravity로 관측하므로 global graph는 position과 yaw drift에 집중한다.

Mechanism Brief

VINS-Mono의 설계는 local 정확도와 전역 일관성을 분리하지 않는다. loop 정보는 local VIO에는 feature residual로, global graph에는 4-DoF edge로 들어간다.

Local

IMU와 feature를 sliding window 안에서 동시에 최적화.

Recovery

tracking failure 이후에도 initialization module을 다시 사용.

Global

loop closure와 pose graph로 장기 drift를 제한.

Evidence: 어떤 환경에서 검증했나

평가는 public EuRoC dataset뿐 아니라 handheld indoor/outdoor route, campus-scale long-term route, MAV feedback control, mobile AR까지 포함한다. 핵심은 local VIO 정확도만이 아니라, loop closure와 relocalization이 들어간 전체 시스템의 안정성을 함께 보여준다는 점이다.

Evaluation Brief

실험은 정확도 비교, 장거리 drift, 실시간성, 실제 적용 가능성을 각각 다른 방식으로 확인한다.

EuRoC

OKVIS mono/stereo와 비교해 loop closure 포함 VINS-Mono의 translation drift 감소 확인.

Large-scale

700 m mixed route와 5.62 km campus route에서 long-term consistency 확인.

Application

MAV closed-loop flight와 iPhone mobile AR에서 실제 사용 가능성 확인.

Task별 근거

데이터셋 이름보다 “어떤 능력을 검증했는가”를 기준으로 보면 평가가 더 잘 정리된다.

검증 질문	사용한 근거	논문이 보여주는 점
local VIO 정확도	EuRoC MH 03 / MH 05, OKVIS 비교	pure VIO는 OKVIS와 유사하고, loop 포함 시 translation error 감소
loop closure 효과	indoor loop, mixed indoor/outdoor route	yaw/position drift를 누적 후 다시 줄이는 효과
실시간성	Table I timing statistics	feature, optimization, loop detection, pose graph가 CPU에서 실시간 범위
deployment	MAV, iPhone7 Plus, Tango 비교	robot feedback control과 mobile AR에서 동작 가능

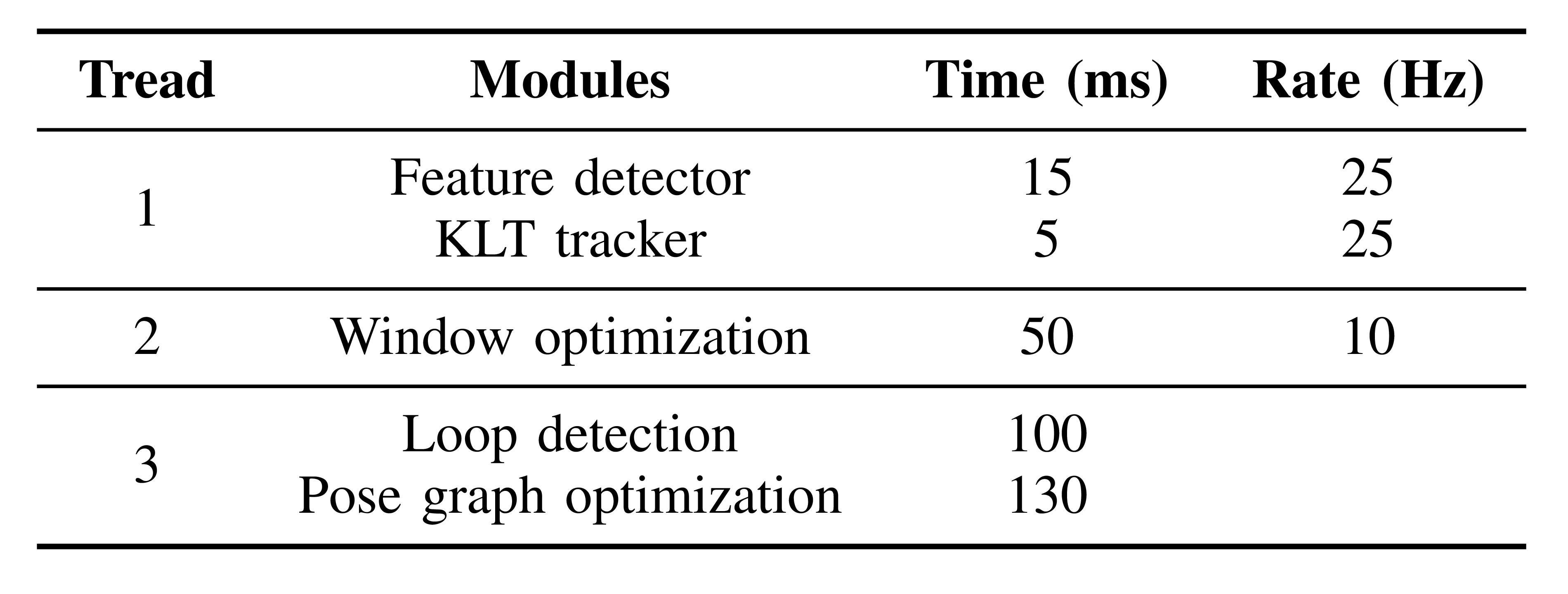

Table I. Timing statistics. — Table I. Timing Statistics.window optimization, loop detection, pose graph optimization까지 포함해 실시간 시스템으로 동작하는지를 확인하는 표다.

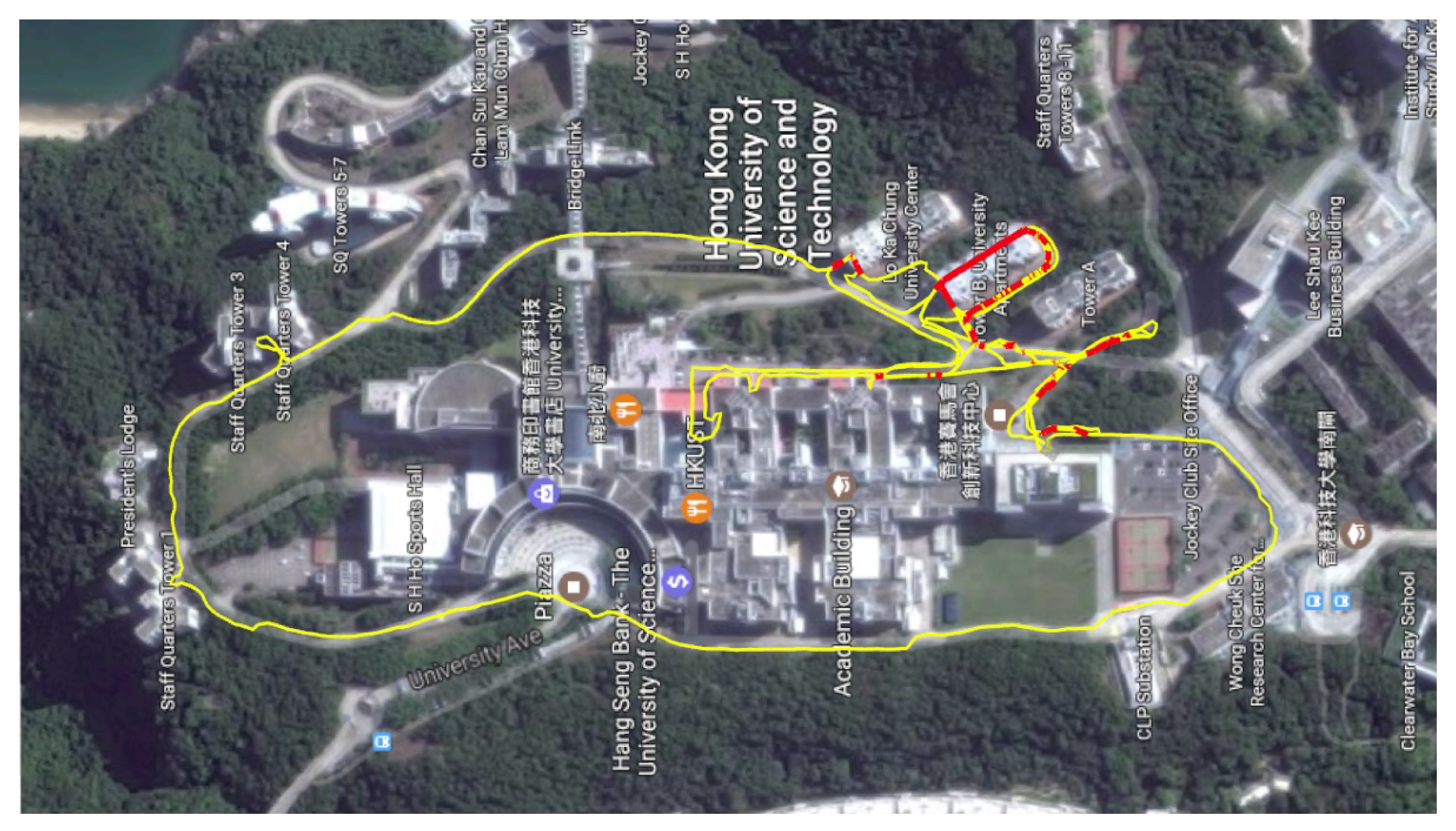

Fig. 20. Large-scale trajectory aligned with Google map. — Fig. 20. Very large-scale environment trajectory.5.62 km campus-scale route를 Google map과 정렬해 장거리 trajectory consistency를 시각적으로 확인한다.

실험 결과 그림 더 보기

Evidence details

본문에서는 대표 결과만 보이고, EuRoC/indoor/MAV/mobile의 세부 그림은 여기서 확인한다.

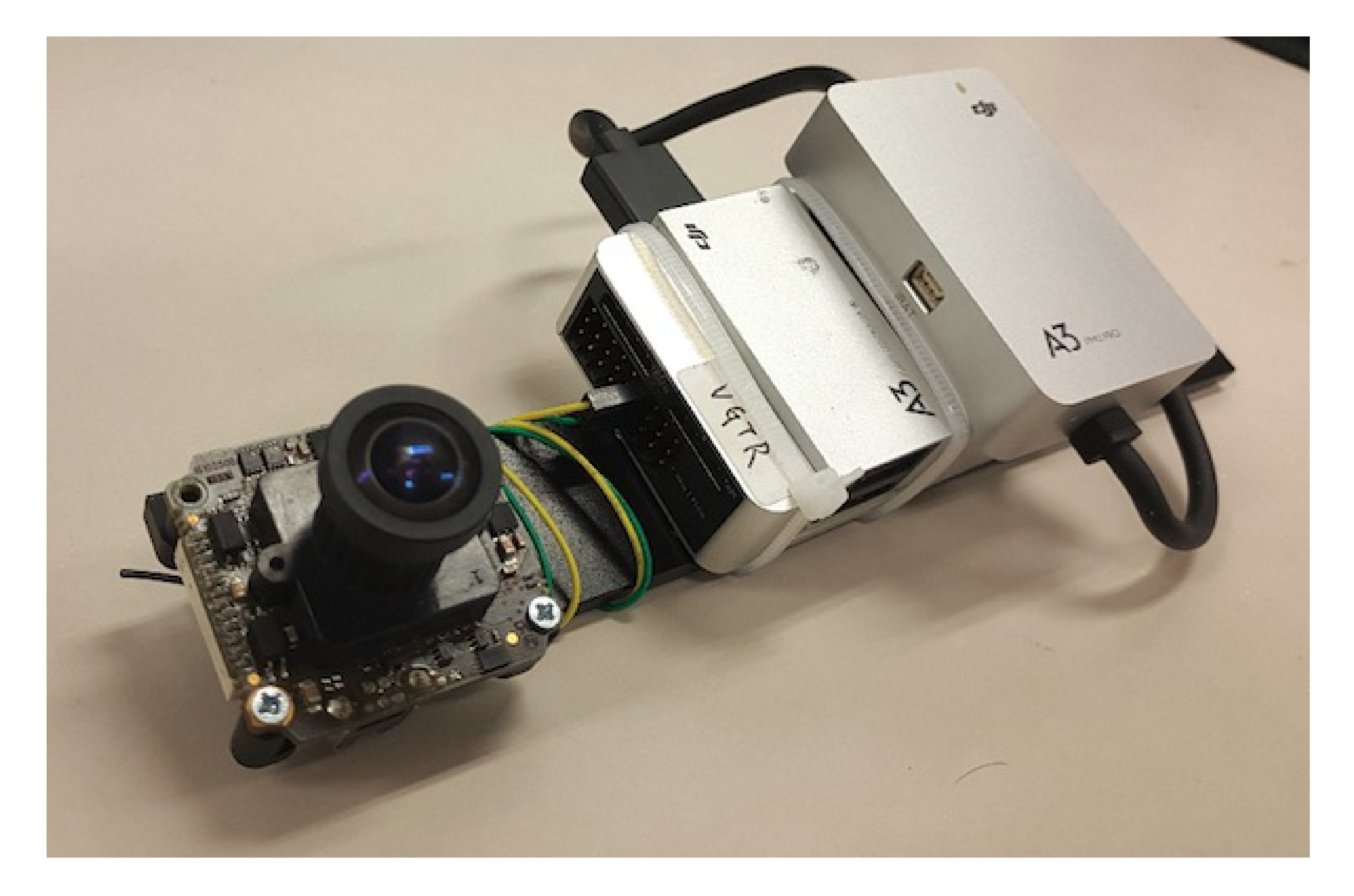

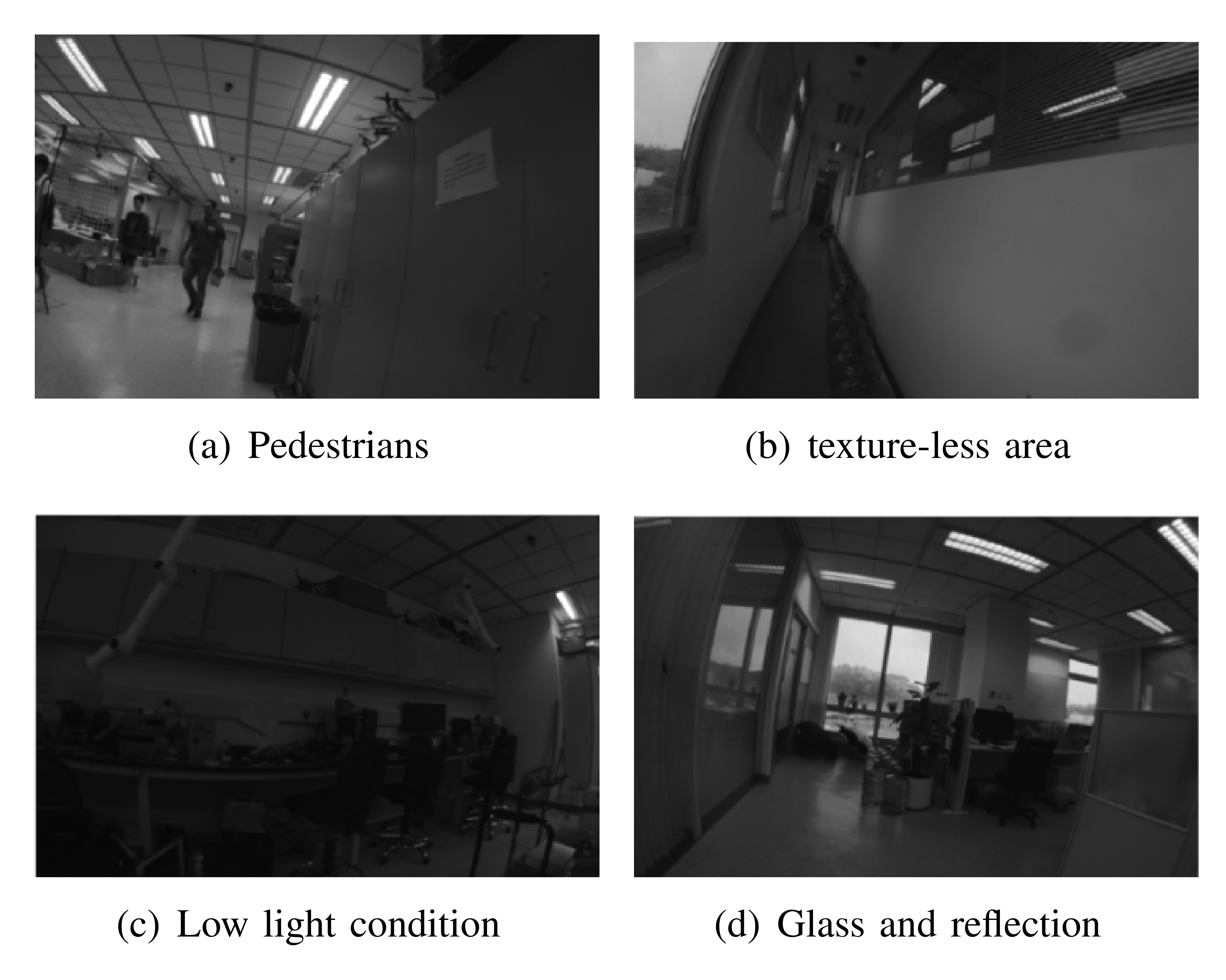

Fig. 16. Indoor sample images. — Fig. 16. Challenging indoor samples.pedestrian, low light, texture-less area, glass/reflection을 포함한 feature tracking 난조건이다.

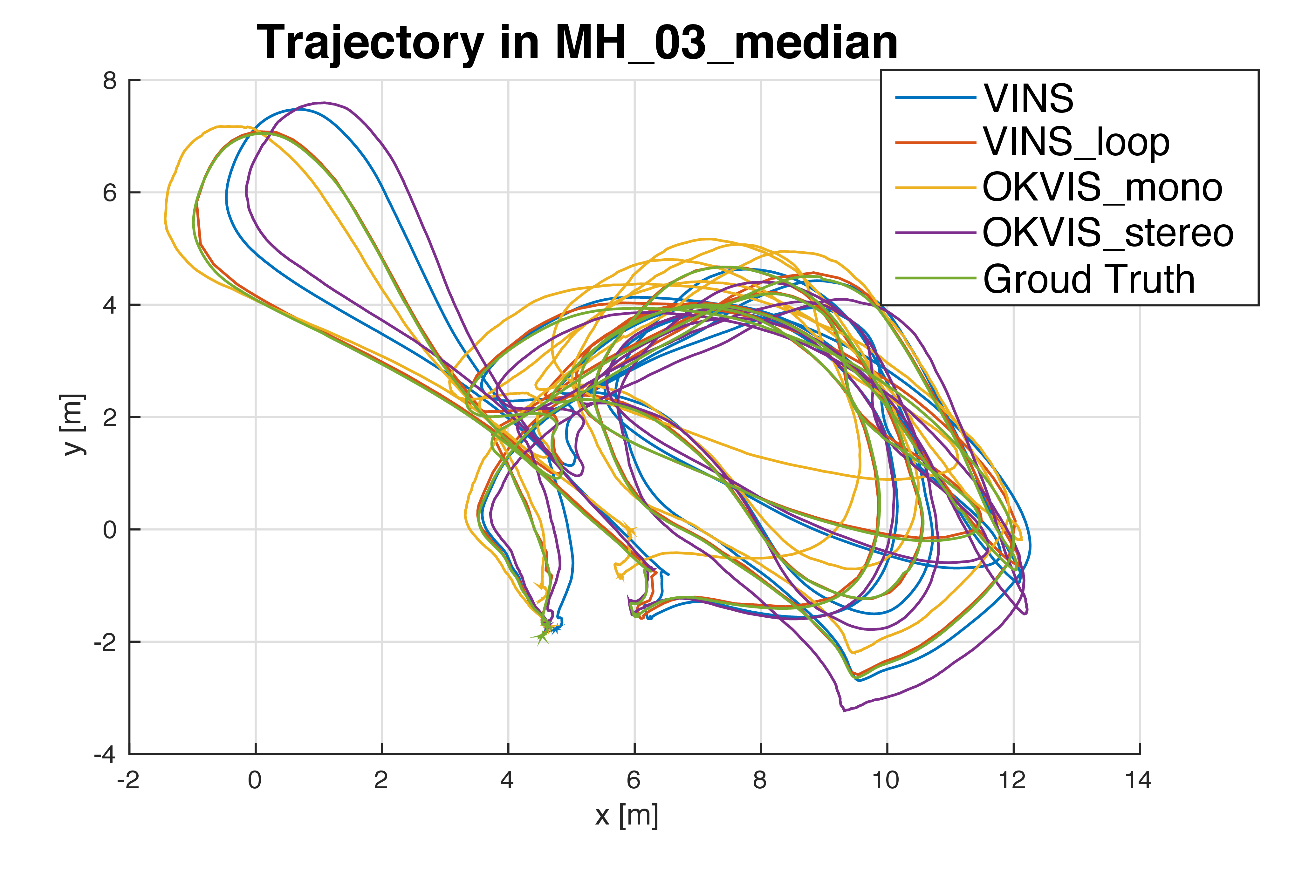

Fig. 11. Trajectory in MH 03. — Fig. 11. EuRoC MH 03 trajectory.

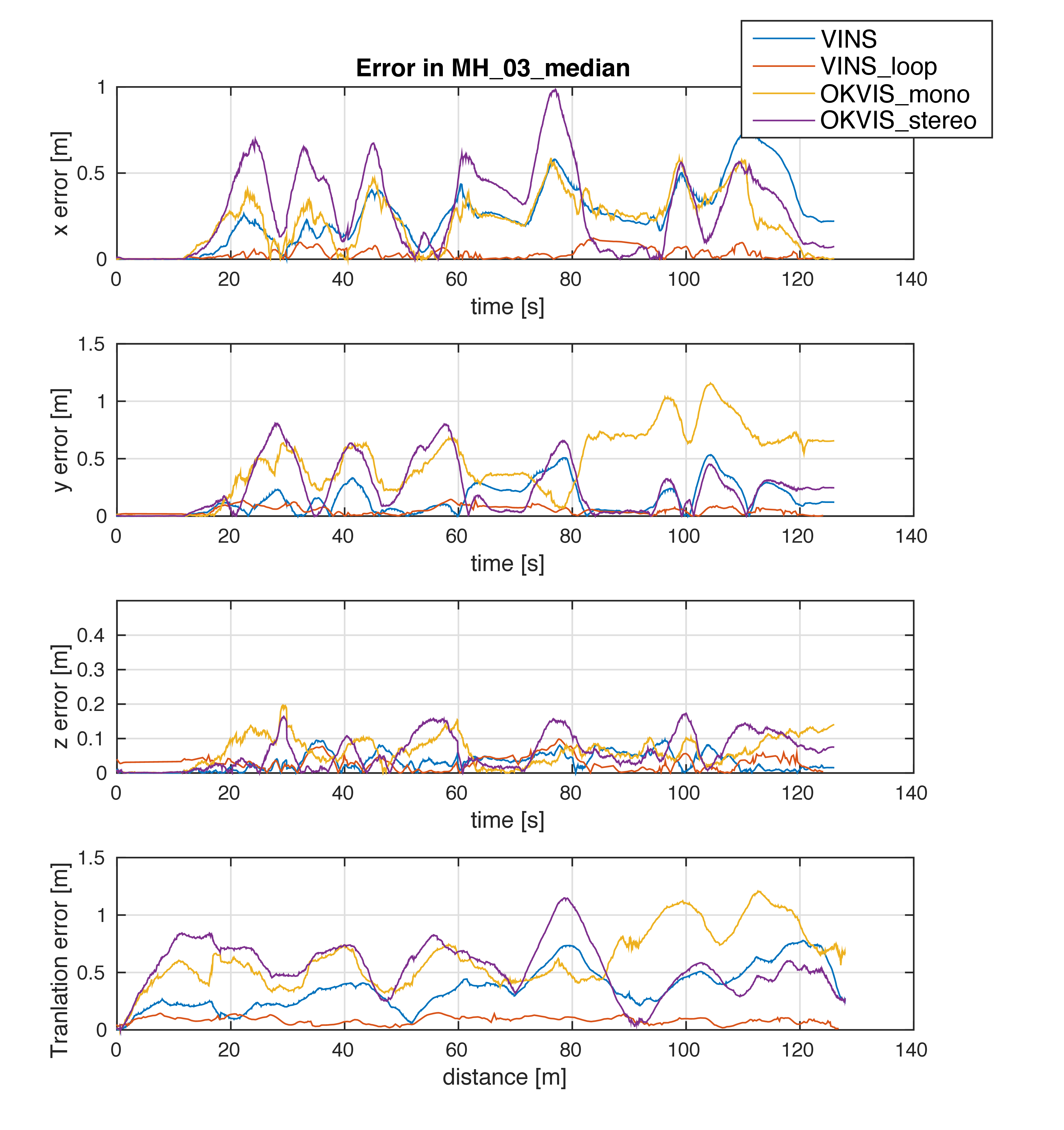

Fig. 12. Translation error in MH 03. — Fig. 12. MH 03 translation error.

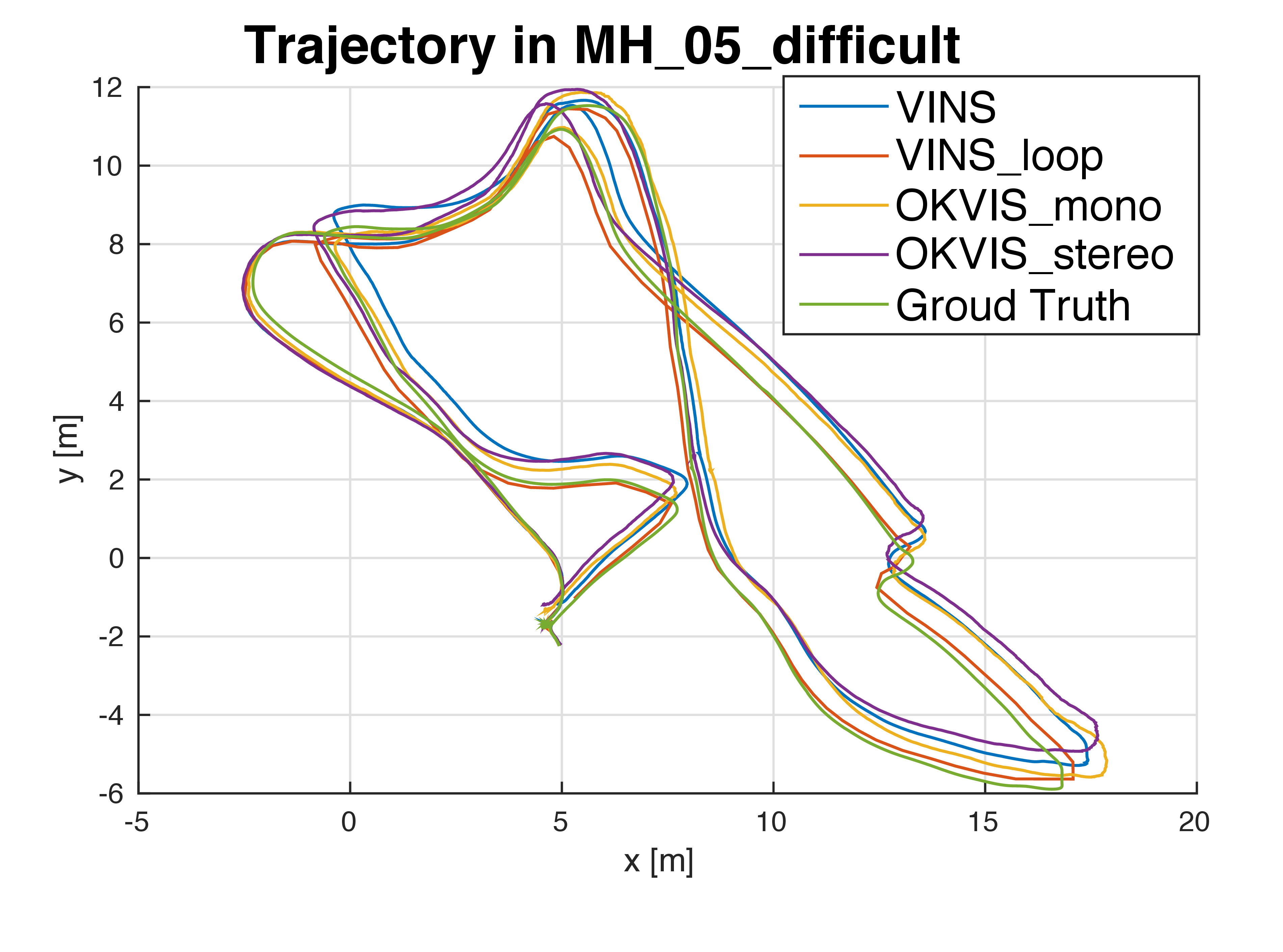

Fig. 13. Trajectory in MH 05. — Fig. 13. EuRoC MH 05 trajectory.

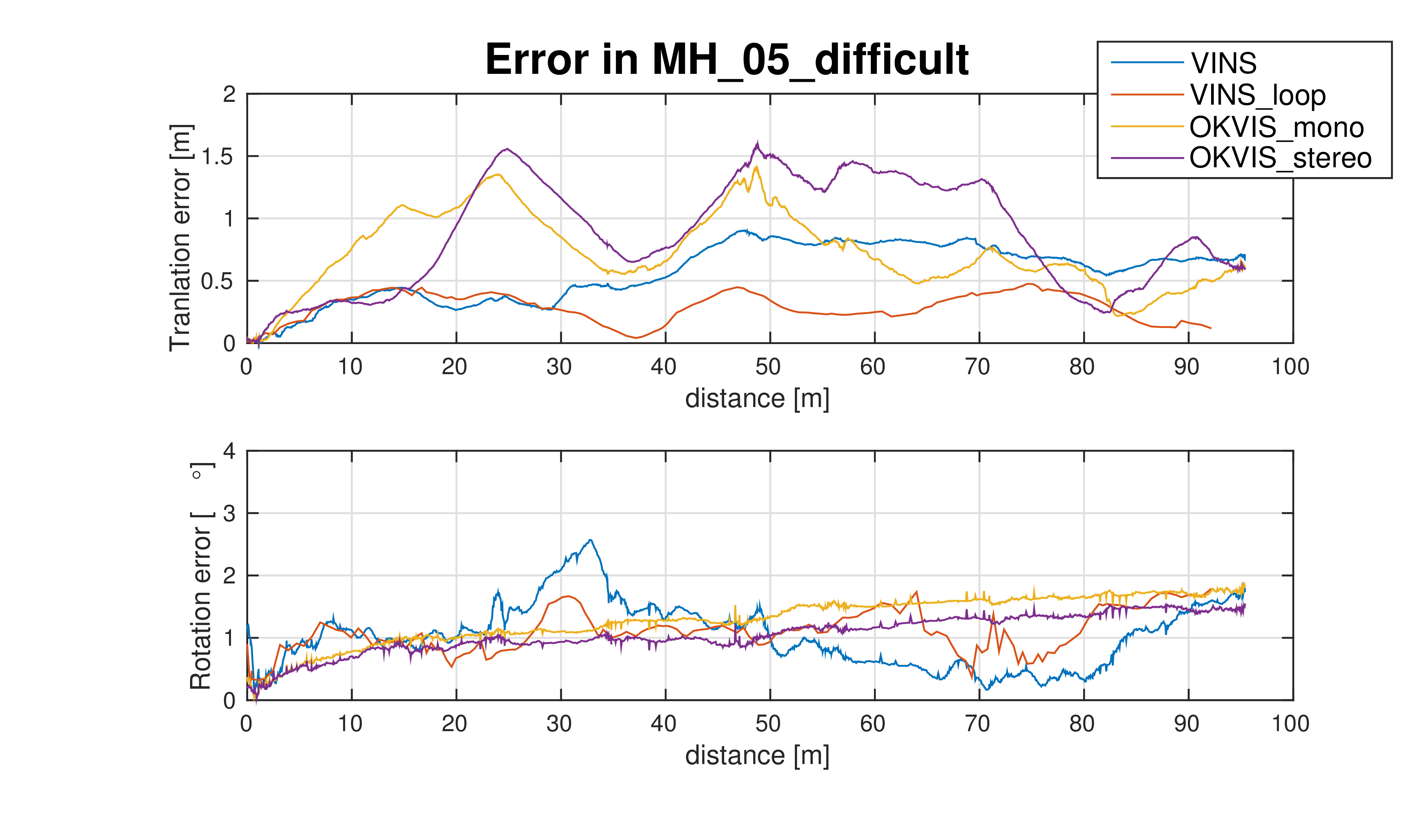

Fig. 14. MH 05 errors. — Fig. 14. MH 05 translation / rotation error.

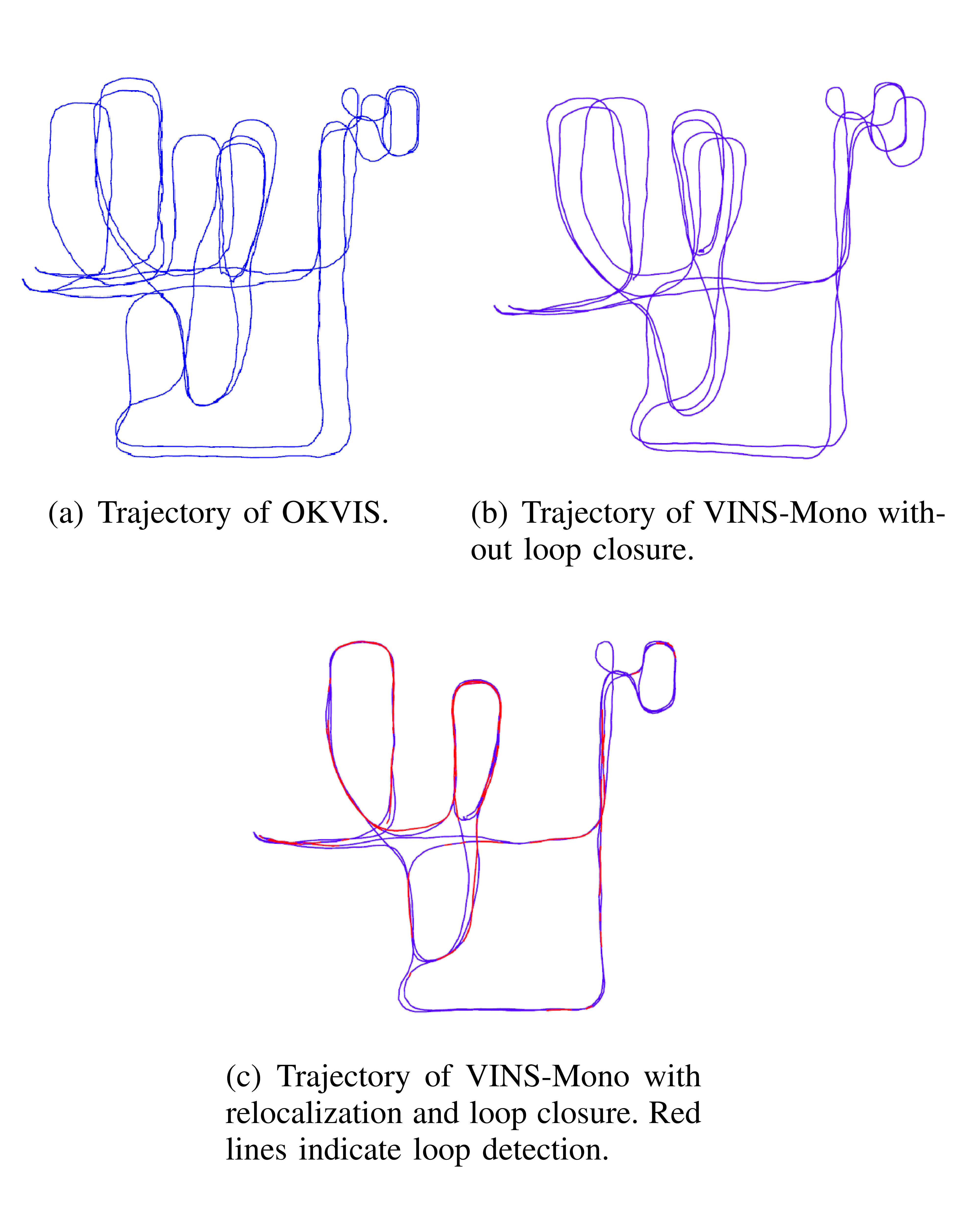

Fig. 17. Indoor experiment results. — Fig. 17. Indoor experiment with OKVIS comparison.OKVIS와 loop 없는 VIO는 drift가 누적되고, relocalization/loop closure를 포함한 VINS-Mono는 loop 후 drift를 줄인다.

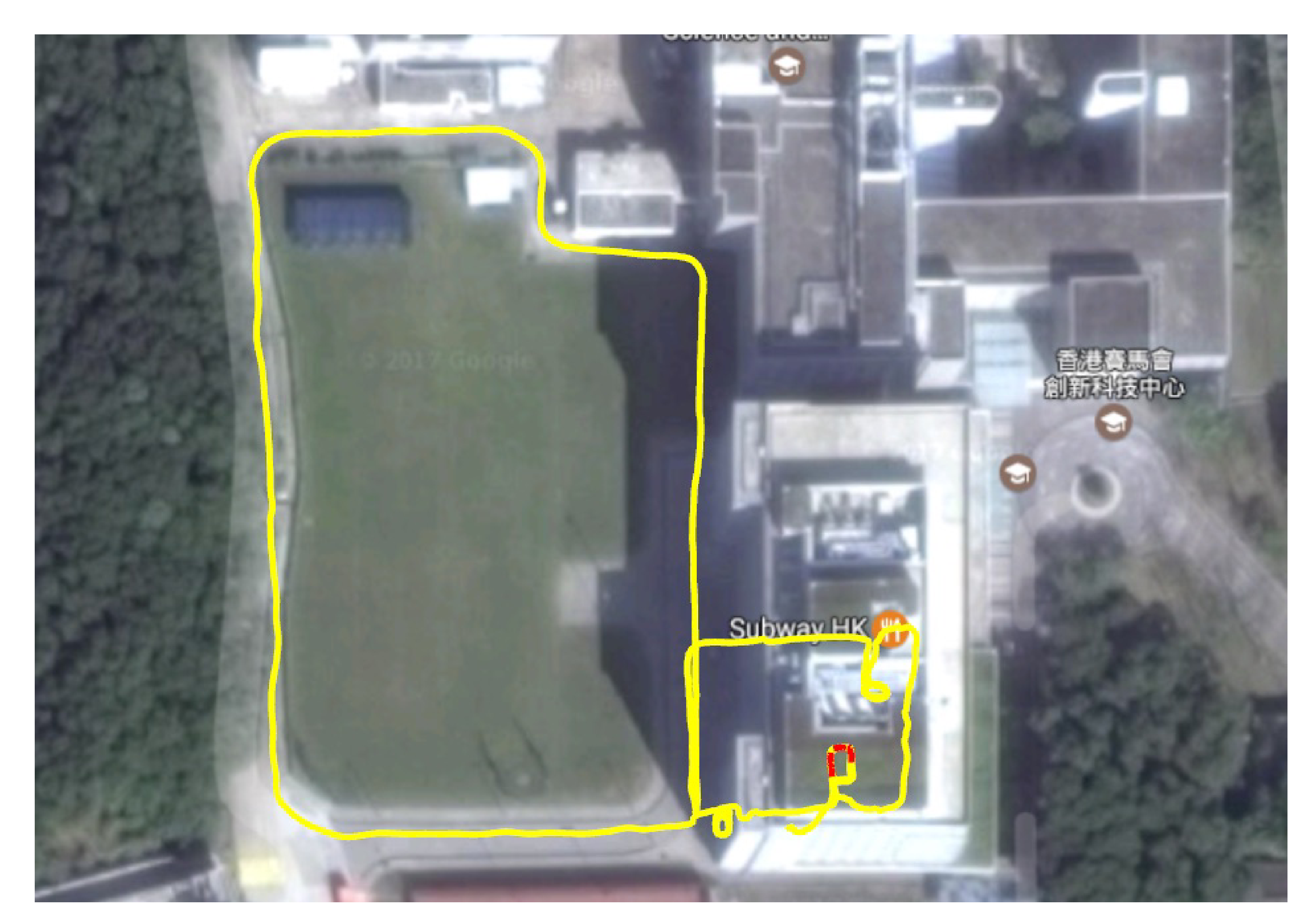

Fig. 18. Mixed route map. — Fig. 18. Mixed indoor/outdoor route.

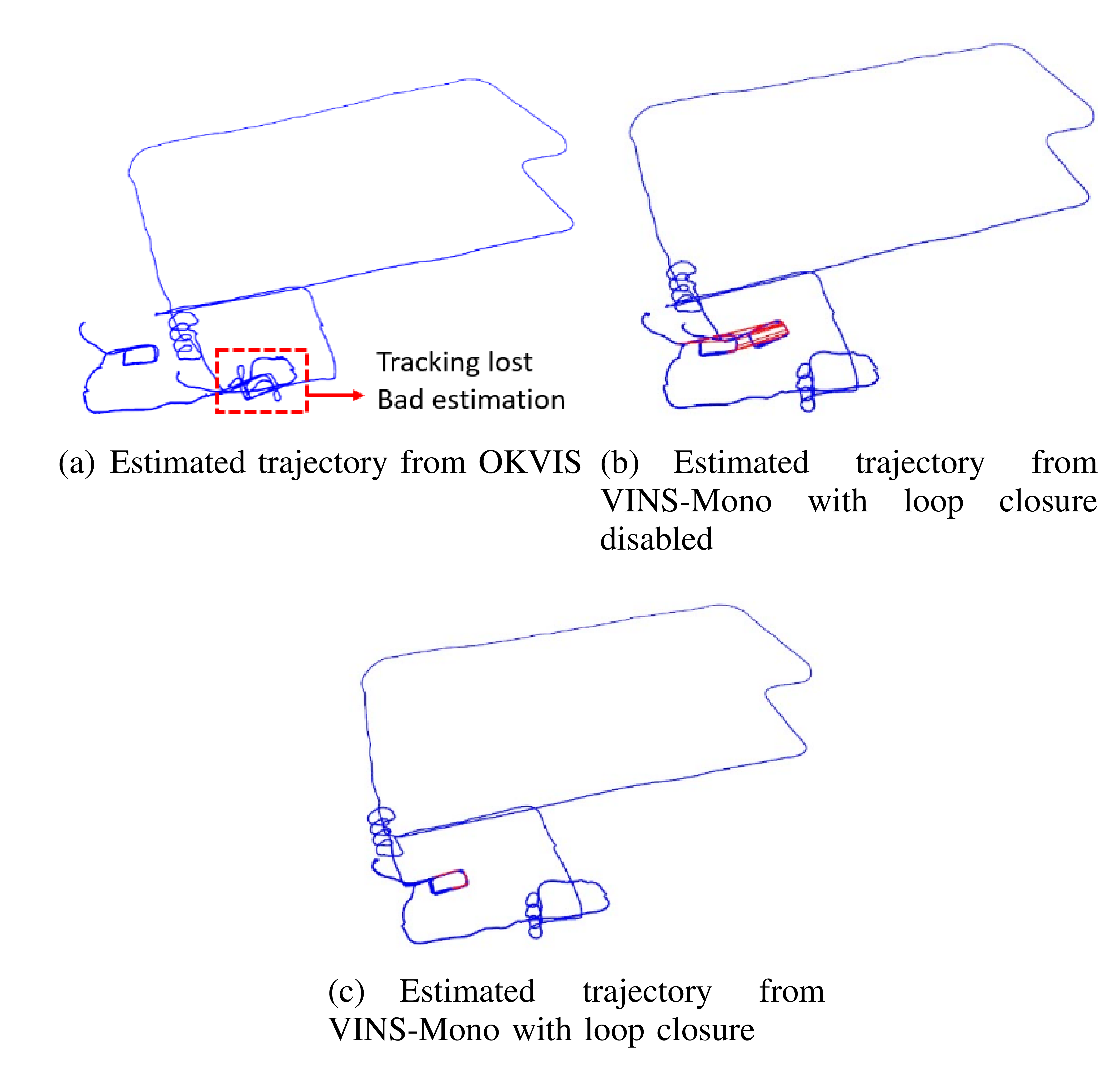

Fig. 19. Mixed route trajectories. — Fig. 19. Loop correction on mixed route.

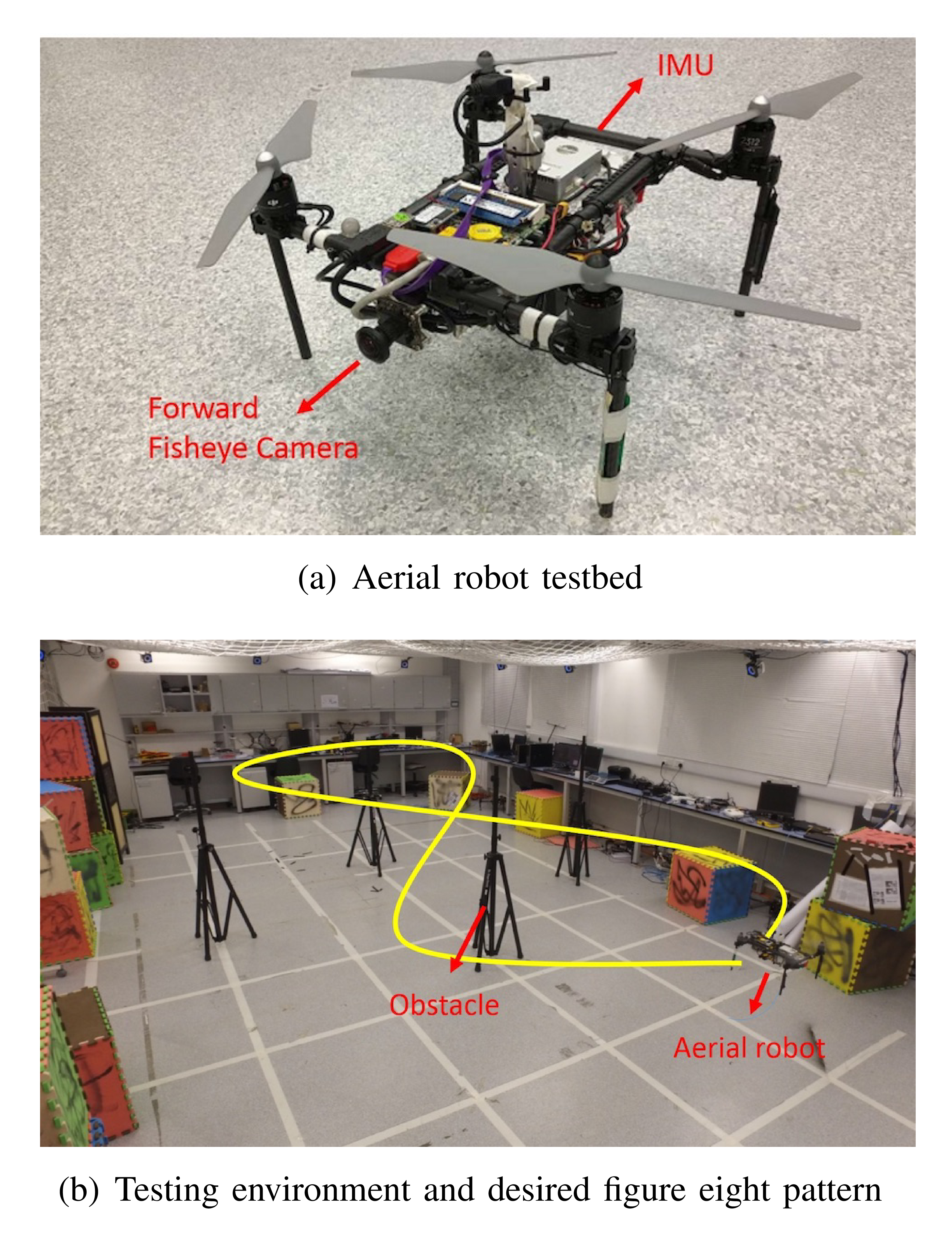

Fig. 21. MAV platform and desired pattern. — Fig. 21. Aerial robot testbed and desired figure-eight pattern.

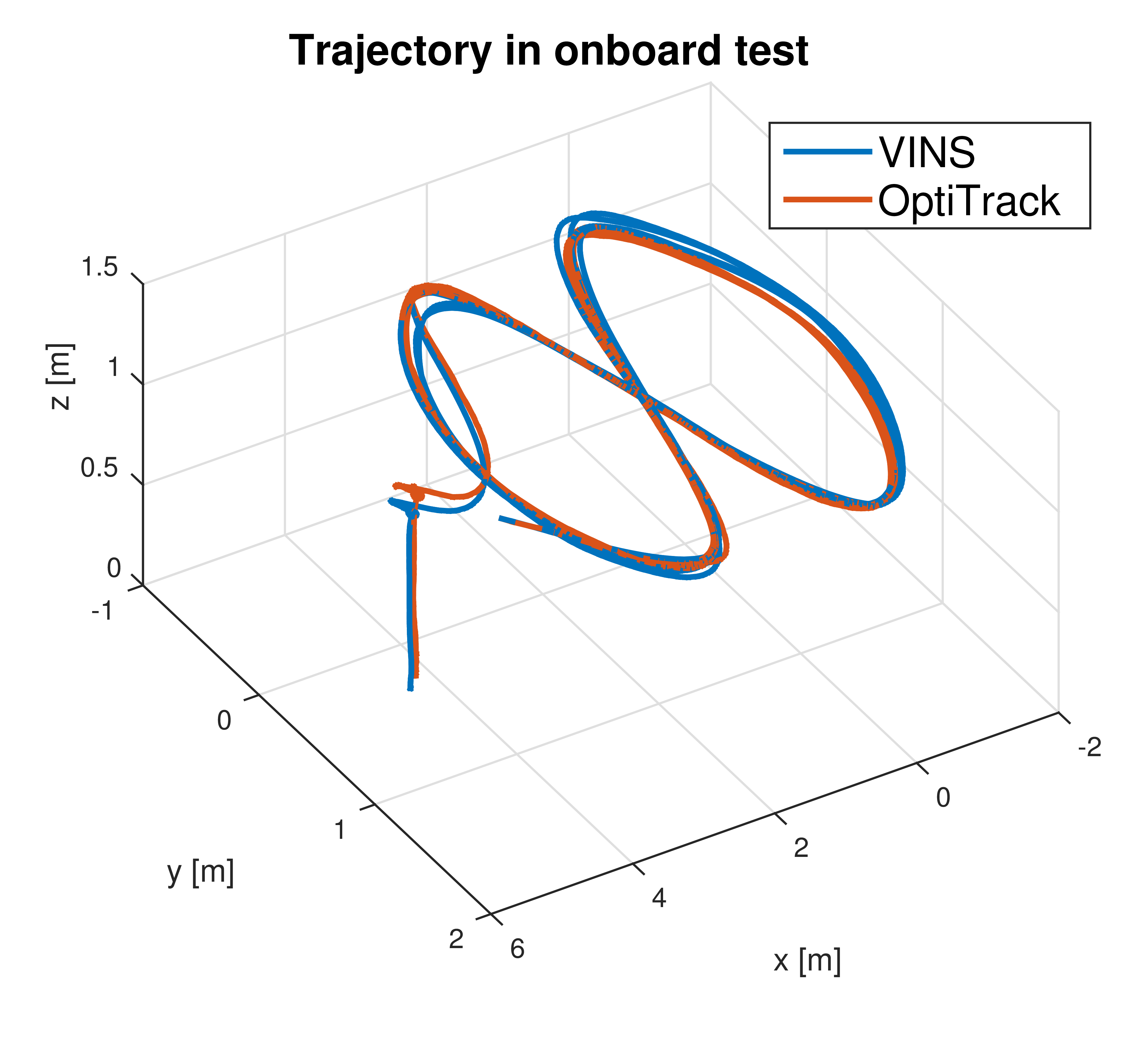

Fig. 22. MAV trajectory. — Fig. 22. MAV trajectory vs. ground truth.

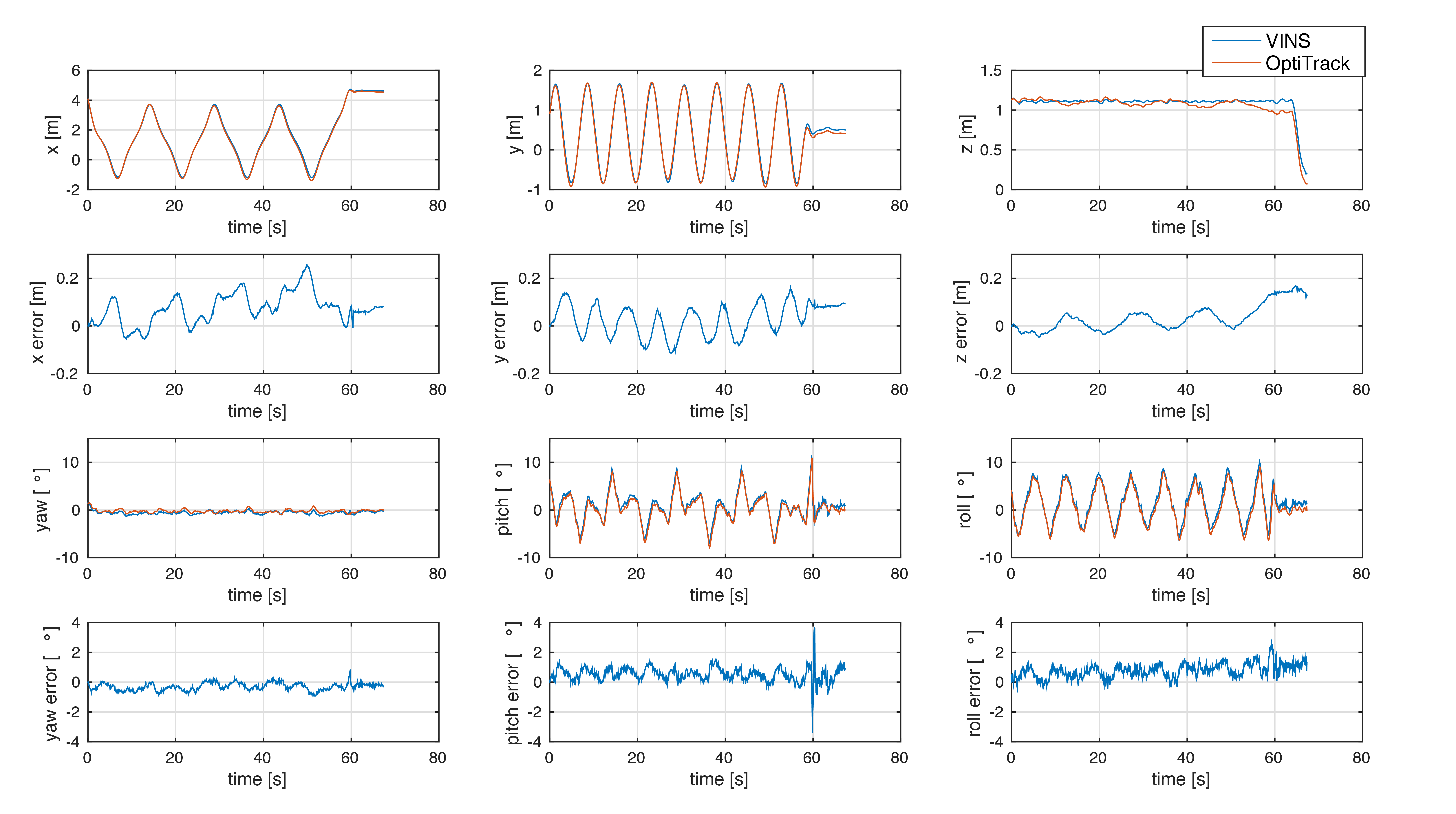

Fig. 23. MAV pose errors. — Fig. 23. MAV position/orientation errors.

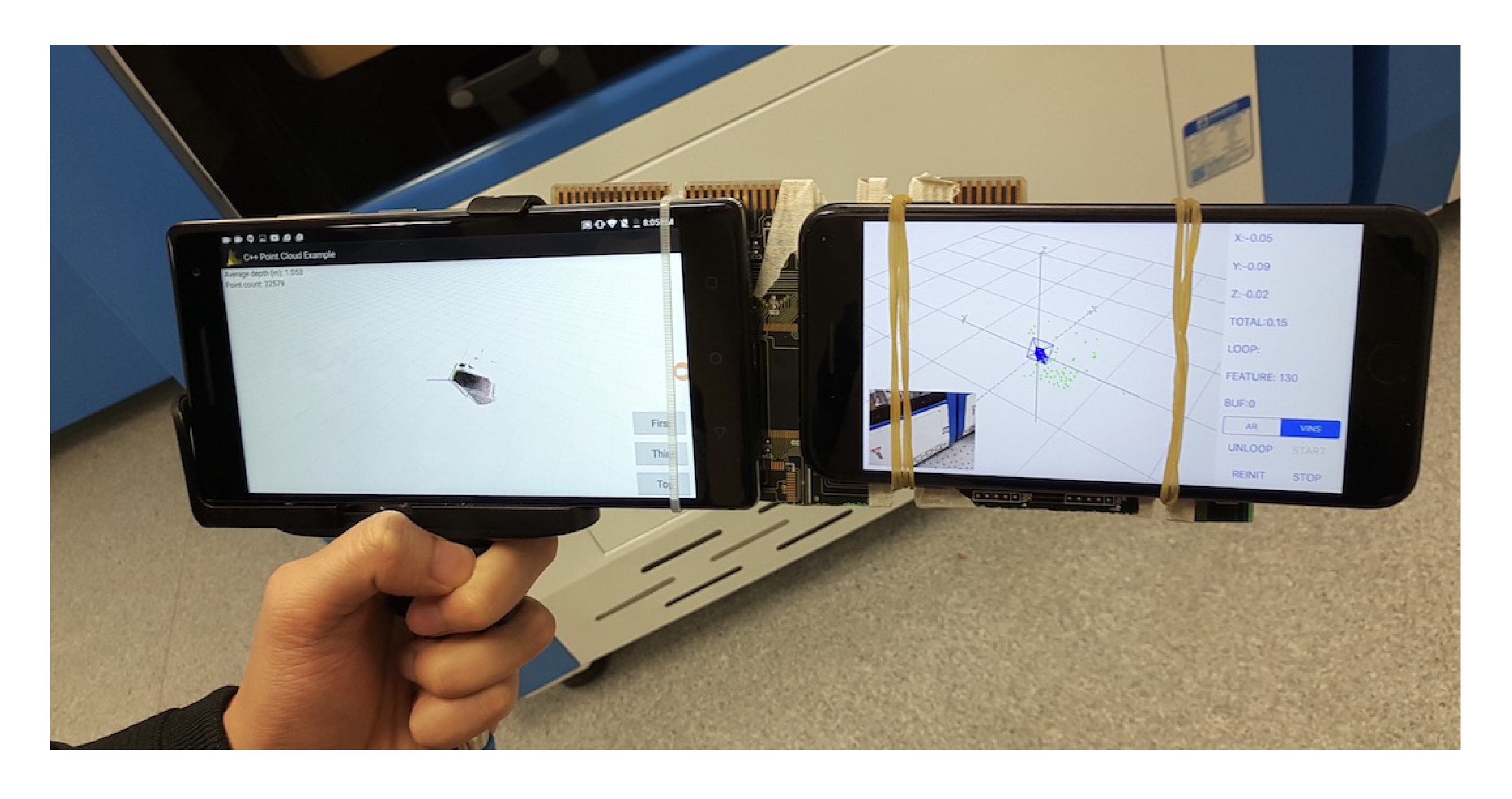

Fig. 24. Tango and iPhone holder. — Fig. 24. Holder for Tango device and iPhone7 Plus.

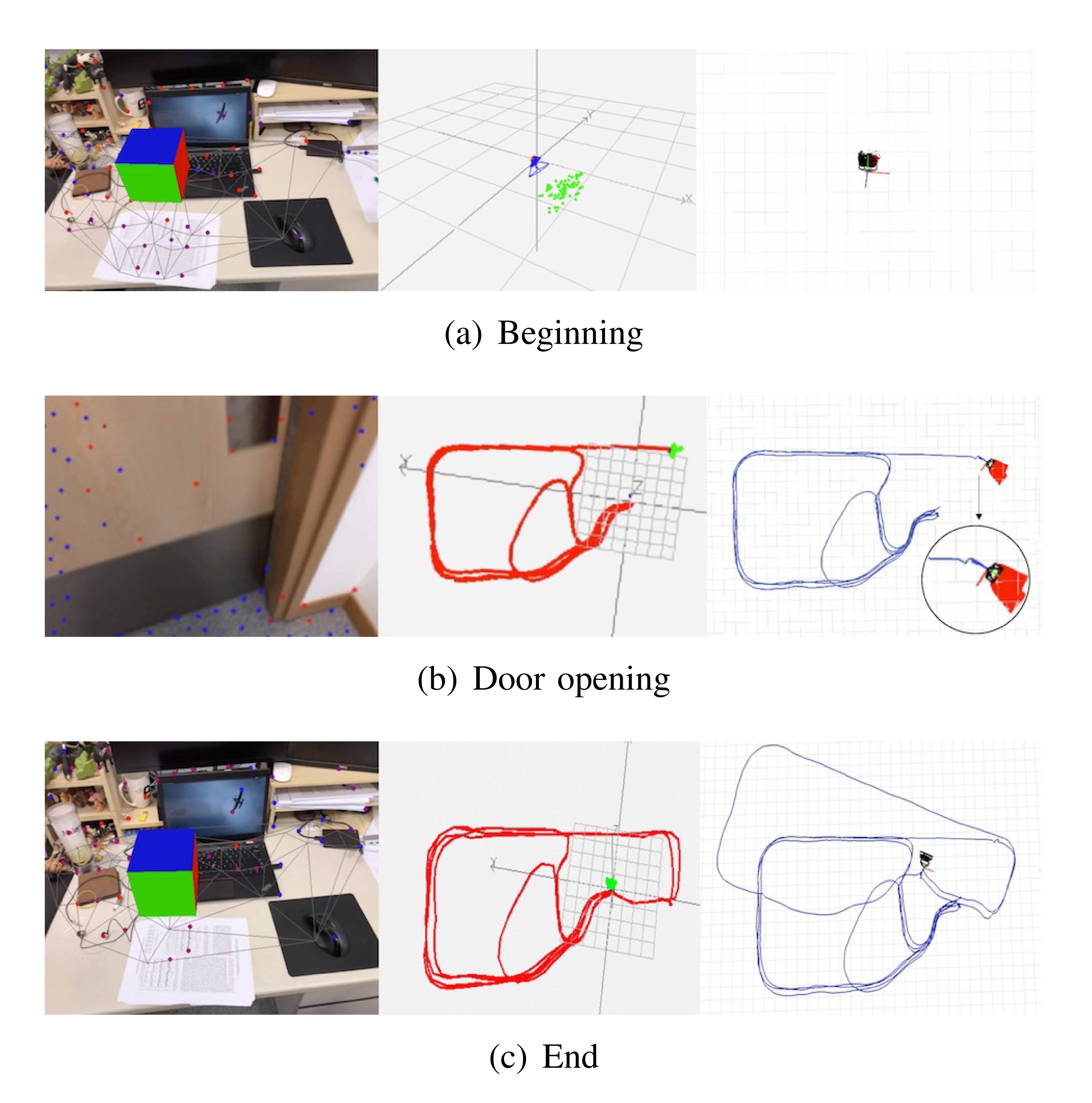

Fig. 25. Mobile AR comparison. — Fig. 25. VINS-Mobile and Tango trajectory comparison.mobile AR에서 loop closure 이후 시작 위치와 virtual object registration consistency를 확인한다.

Usage / Limits: 언제 쓰기 좋은가

VINS-Mono는 monocular camera와 IMU만 사용할 수 있는 mobile robot, drone, AR/VR 장치에서 특히 의미가 있다. 다만 단안 VIO 특성상 충분한 motion excitation, feature tracking 품질, camera-IMU calibration/time sync, loop detection 품질에 의존한다.

When to Use / Watch

VINS-Mono는 센서 구성이 작고 저렴해야 하면서도 metric pose가 필요한 경우에 강하다.

적합한 경우	주의할 경우	이유
카메라+IMU만 있는 drone/mobile AR	정지 상태에서 바로 scale을 얻어야 하는 경우	scale observability에는 acceleration excitation 필요
실시간 local odometry + loop closure가 필요한 route	feature가 거의 없는 장면, 강한 motion blur	front-end feature tracking 품질에 영향
roll/pitch가 gravity로 안정화되는 platform	IMU calibration/time sync가 불안정한 setup	extrinsic/bias/time alignment가 estimator 안정성에 직접 영향

느낀점

(진행중...)

Problem: why is monocular VIO a system-level problem?

VINS-Mono starts from a simple constraint: monocular vision is cheap and compact, but it cannot directly recover metric scale. Adding an IMU makes scale, roll, and pitch observable, but it also introduces initialization, bias, extrinsic calibration, nonlinear optimization, and long-term drift as coupled system problems.

Problem Flow

The paper is about the full estimator lifecycle: bootstrapping, tracking, recovery, and global correction.

01Scale observability

Acceleration excitation is needed before monocular VINS can observe metric scale.

02Initialization

SfM and IMU alignment must start from unknown motion.

03Drift

Local VIO accumulates position and yaw drift.

04Deployment

Real-time recovery and loop handling are needed for drones and mobile devices.

Summary Note

Read VINS-Mono as a complete estimator pipeline rather than as a single equation.

Related Work position

Position

VINS-Mono chooses optimization-based sliding-window fusion and completes it with initialization, relocalization, and global correction.

Mechanism: how are initialization, VIO, and relocalization connected?

A useful way to read the method is to separate “how the estimator starts” from “how it keeps running.” VINS-Mono first turns visual features and high-rate IMU measurements into optimization inputs, bootstraps scale and gravity, then keeps poses, velocity, bias, extrinsic, and inverse depths consistent inside a sliding window.

Mechanism Thread Summary

The system opens metric scale with IMU, estimates local motion with feature residuals, and closes long-term drift with loops.

Part	Problem solved	Core device
Preprocessing	Prepare feature tracks and IMU constraints.	KLT, keyframes, bias-aware preintegration
Initialization	Recover scale, gravity, velocity, gyro bias.	SfM + visual-inertial alignment
Local VIO	Estimate pose, velocity, bias, extrinsic, inverse depth.	Sliding-window MAP optimization
Global	Reduce accumulated drift.	Relocalization + 4-DoF pose graph

Notation to keep in mind	Meaning	Reading cue
$\mathbf{b}_a, \mathbf{b}_\omega$	accelerometer / gyroscope bias	estimated because raw IMU readings drift over time
$\boldsymbol{\alpha}, \boldsymbol{\beta}, \boldsymbol{\gamma}$	preintegrated position, velocity, rotation	compressed IMU motion between image frames
$\lambda_l$	feature inverse depth	lets monocular feature depth be optimized with poses

IMU preintegration details

Eq. (5). State propagation with preintegrated terms.The raw IMU stream is compressed into relative motion constraints between neighboring image frames.

Core objective

The local estimator is not optimizing camera pose alone. It balances a marginalization prior, an IMU preintegration residual, and a visual feature residual so that old information, inertial motion, and image observations agree inside the same window.

Eq. (22). Sliding-window MAP objective.The three terms keep prior information, IMU motion, and visual feature measurements consistent in one optimization.

Term	Role	Intuition
$\mathbf{r}_p$	marginalization prior	keeps information from states removed from the window
$\mathbf{r}_B$	IMU residual	checks position, velocity, rotation, and bias consistency
$\mathbf{r}_C$	visual residual	checks whether feature rays agree with estimated pose and depth

$$\min_{\mathbf{p},\psi}\left\{\sum_{(i,j)\in\mathcal{S}}\|\mathbf{r}_{i,j}\|^2+\sum_{(i,j)\in\mathcal{L}}\rho(\|\mathbf{r}_{i,j}\|^2)\right\}\tag{29}$$

Eq. (29). 4-DoF pose graph optimization.Since gravity already constrains roll and pitch, the global graph focuses on position and yaw drift.

Initialization / residual equations

Fig. 5. Gravity parameterization. — Fig. 5. 2-DOF gravity parameterization.

$$\begin{aligned}\hat{\mathbf{a}}_t &= \mathbf{a}_t + \mathbf{b}_{a_t} + \mathbf{R}_w^t\mathbf{g}^w + \mathbf{n}_a,\\\hat{\boldsymbol{\omega}}_t &= \boldsymbol{\omega}_t + \mathbf{b}_{\omega_t} + \mathbf{n}_\omega\end{aligned}\tag{1}$$

Eq. (1). IMU measurement model.The measured IMU value is modeled as true motion plus bias, gravity, and noise.

$$\min_{\delta\mathbf{b}_\omega}\sum_{k\in\mathcal{B}}\left\|(\mathbf{q}_{b_{k+1}}^{c_0})^{-1}\otimes \mathbf{q}_{b_k}^{c_0}\otimes\boldsymbol{\gamma}_{b_{k+1}}^{b_k}\right\|^2\tag{15}$$

Eq. (15). Gyroscope bias calibration.The gyro bias is chosen so visual SfM rotation and IMU preintegrated rotation agree.

$$\mathbf{r}_C(\hat{\mathbf{z}}_l^{c_j},\mathcal{X})=\begin{bmatrix}\mathbf{b}_1&\mathbf{b}_2\end{bmatrix}^T\left(\hat{\bar{\mathbf{P}}}_l^{c_j}-\frac{\mathbf{P}_l^{c_j}}{\|\mathbf{P}_l^{c_j}\|}\right)\tag{25}$$

Eq. (25). Unit-sphere visual residual.The residual is measured on the tangent plane of the unit sphere, which helps support different camera models.

Fig. 6. Unit-sphere visual residual. — Fig. 6. Visual residual on a unit sphere.

Fig. 8. Motion-only BA. — Fig. 8. Motion-only bundle adjustment.

Fig. 10. Loop feature matching. — Fig. 10. Descriptor matching and outlier removal.

Evidence: where is the system validated?

The experiments cover EuRoC, handheld indoor/outdoor routes, a 5.62 km campus-scale route, closed-loop MAV flight, and mobile AR. The point is not only local VIO accuracy, but also system-level robustness with loop closure and relocalization.

Evaluation Brief

The paper tests accuracy, drift, runtime, and deployment.

EuRoC

Loop-enabled VINS-Mono reduces translation drift compared with local-only estimates.

Large-scale

Mixed indoor/outdoor and campus-scale routes test long-term consistency.

Applications

MAV and mobile AR experiments demonstrate real deployment.

Additional experiment figures

Fig. 14. MH 05 translation and rotation error. — Fig. 14. MH 05 translation / rotation error.

Usage / Limits: when is it useful?

VINS-Mono is most useful when only a monocular camera and IMU are available, yet metric pose is required. It still depends on sufficient excitation, feature quality, camera-IMU calibration/time sync, and reliable loop detection.
