ORB-SLAM2 in macOS

Date2026.06.01
FormatOpen-source Practice
PlatformmacOS
TopicVisual SLAM

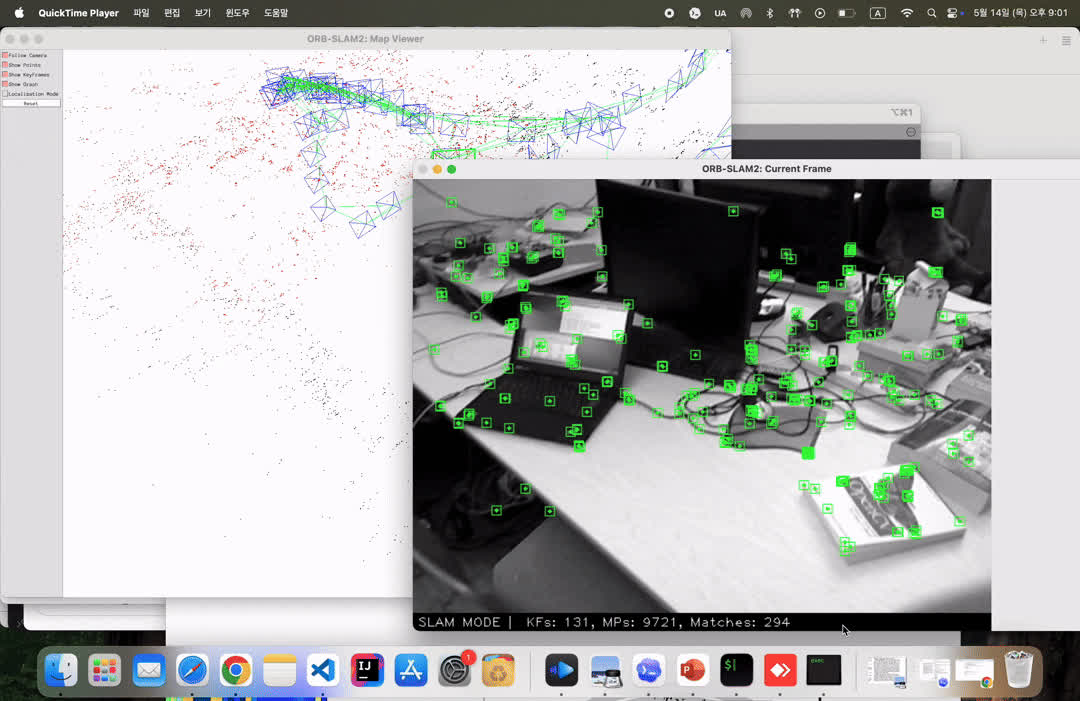

MacBook에서 TUM RGB-D fr1_room 시퀀스를 실행하고 Pangolin Viewer로 map point와 current frame을 확인한 결과

작업 개요

코드 분석과 포팅에는 Codex를 활용했으며, 빌드 오류의 원인을 추적하고 수정안을 적용·검증했다.

ORB-SLAM2는 Linux 중심으로 작성된 고전적 Visual SLAM 코드베이스다. 이 프로젝트에서는 해당 코드를 macOS에서 빌드하고 RGB-D 예제를 실행한 뒤, Pangolin Viewer 출력과 evo trajectory 평가를 확인했다.

작업 범위는 macOS 의존성 정리, Pangolin main-thread 문제 수정, TUM RGB-D fr1_room 실행, trajectory 저장, APE/RPE 정량 평가까지 포함한다. 이후 같은 환경에서 다시 실행할 수 있도록 빌드 스크립트와 실행 절차도 함께 구성했다.

구현 범위

macOS 빌드

Homebrew 기반 의존성과 CMake preset을 정리한 macOS 빌드 환경

Viewer 실행

macOS AppKit 제약에 맞춘 Pangolin Viewer thread 구조

RGB-D 시퀀스 실행

TUM RGB-D fr1_room의 map 생성과 trajectory 저장

정량 평가

evo APE·RPE를 이용한 macOS 실행 결과 점검

실행 환경

Target MacBook / macOS
SLAM ORB-SLAM2 RGB-D example
Core dependencies OpenCV4, Eigen3, Pangolin, DBoW2, g2o
Dataset TUM RGB-D rgbd_dataset_freiburg1_room
Evaluation evo APE / RPE with trajectory alignment

주요 문제

macOS 포팅 과정에서는 OpenCV4 API 변경, Eigen allocator 타입, macOS dynamic library suffix, g2o의 오래된 C++ 코드 등 컴파일 레벨의 수정이 필요했다. 다만 가장 결정적인 문제는 빌드가 아니라 Pangolin Viewer의 실행 thread 구조에서 발생했다.

실행 중 발생한 핵심 에러
*** Terminating app due to uncaught exception 'NSInternalInconsistencyException',
reason: 'nextEventMatchingMask should only be called from the Main Thread!'

ORB-SLAM2는 기본적으로 Viewer를 별도 std::thread에서 실행한다. Linux 환경에서는 이 구조가 자연스럽지만, macOS의 AppKit은 UI event loop가 main thread에서 동작해야 한다. Pangolin의 macOS backend도 이 제약을 그대로 받기 때문에, Viewer thread 안에서 window event를 처리하려고 하면 위와 같은 예외가 발생했다.

수정 결과

macOS에서는 Viewer를 background thread에 유지하지 않고 main thread에서 실행하도록 ORB-SLAM2 example의 실행 흐름을 변경했다. Tracking sequence는 worker thread로 분리하고, Pangolin Viewer는 main thread에서 동작한다.

Before

Main thread에서 sequence 처리, Viewer는 내부 background thread에서 실행

After on macOS

Tracking은 worker thread로 분리, Viewer는 main thread에서 실행

macOS용 build script와 dependency 설치 스크립트를 추가해 Linux 중심이던 원본 프로젝트를 macOS에서도 같은 절차로 빌드하고 실행할 수 있게 했다.

실행 명령어

빌드 후에는 ORB-SLAM2 루트에서 아래 명령어로 TUM RGB-D fr1_room 시퀀스를 실행했다.

./Examples/RGB-D/rgbd_tum Vocabulary/ORBvoc.txt \
  Examples/RGB-D/TUM1.yaml \
  datasets/rgbd_dataset_freiburg1_room \
  Examples/RGB-D/associations/fr1_room.txt

실행이 정상적으로 시작되면 vocabulary를 로드한 뒤 RGB-D frame을 처리하고, Viewer에는 current frame, keyframe graph, map point가 표시된다. 실행이 끝나면 CameraTrajectory.txt와 KeyFrameTrajectory.txt를 저장하며, 두 파일은 evo 평가에 사용한다.

성능 실험

macOS 실행 가능 여부를 확인한 뒤 OpenCV thread 수 제한과 macOS QoS 설정을 비교했다. 측정 결과, 별도 thread/QoS tuning을 적용한 경우보다 기본 동작이 더 안정적이었다.

설정 Median tracking time Mean tracking time
기본 동작 0.105262 s 0.143317 s
thread/QoS tuning 적용 0.109741 s 0.245917 s

특히 mean tracking time이 크게 증가했기 때문에, 강제 thread tuning은 기본값에서 제외하고 필요할 때만 환경 변수로 켤 수 있게 분리했다. 이 결과는 macOS에서 thread 제어를 추가하는 것이 항상 tracking 성능 개선으로 이어지지는 않음을 보여준다.

evo 정량 평가

evo repository

Viewer에서 map point와 camera frame이 정상적으로 표시되더라도, trajectory 정확도는 별도 평가가 필요하다. CameraTrajectory.txt와 TUM RGB-D ground truth를 evo에 입력해 APE와 RPE를 계산했다.

Metric RMSE (m) Mean (m) Median (m) Max (m)
APE trans 0.051597 0.045099 0.037835 0.133933
RPE trans, 1 frame 0.014056 0.009195 0.006391 0.122899
Metric RMSE (deg) Mean (deg) Median (deg) Max (deg)
RPE rot, 1 frame 0.539543 0.430591 0.351778 3.096500

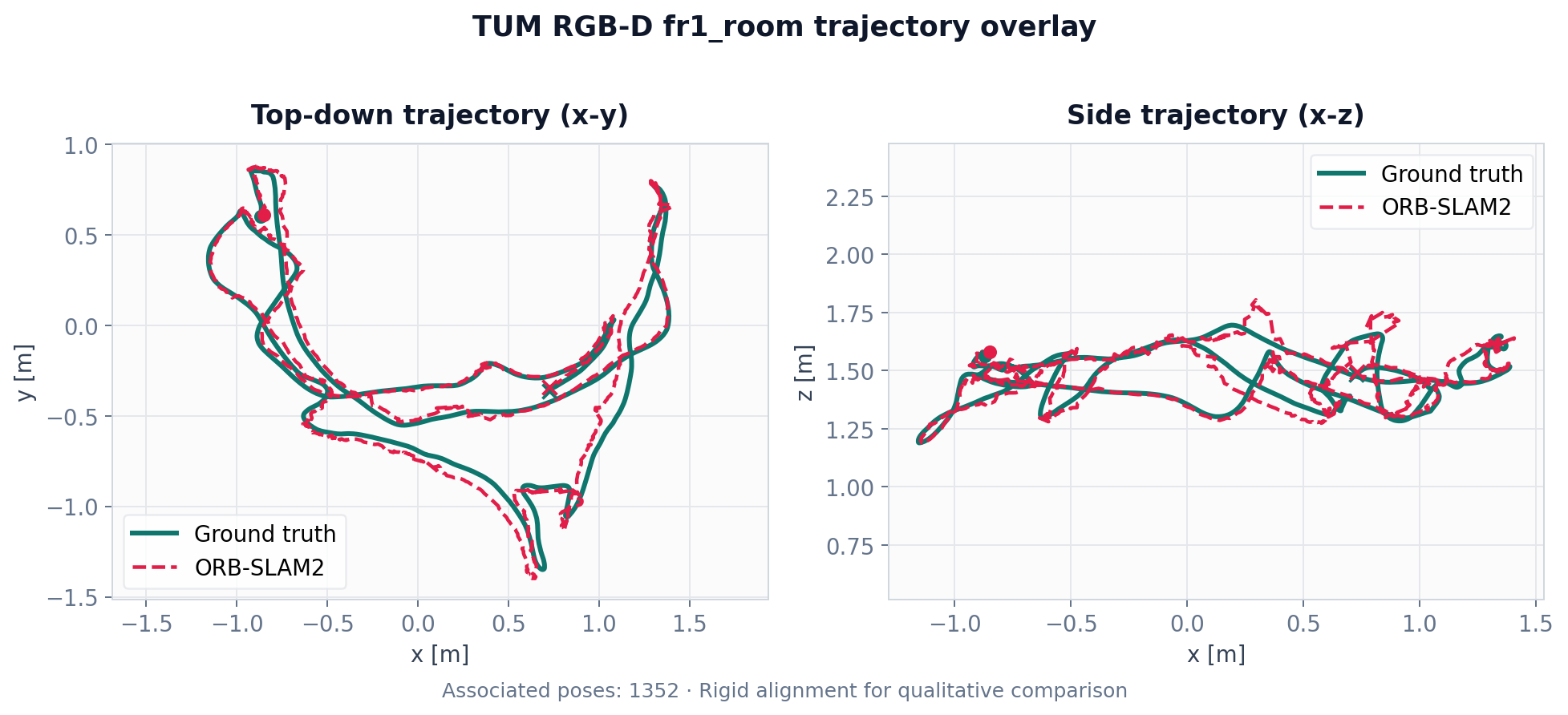

Ground truth and ORB-SLAM2 trajectory overlay
Ground truth와 ORB-SLAM2 추정 trajectory를 timestamp 매칭 후 rigid alignment로 겹쳐 본 정성 평가

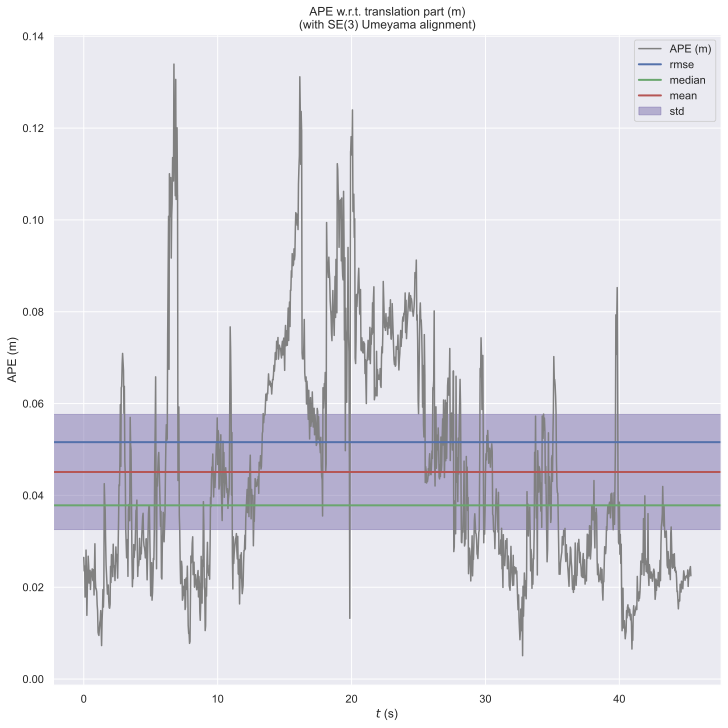

APE trajectory plot
APE 평가 결과

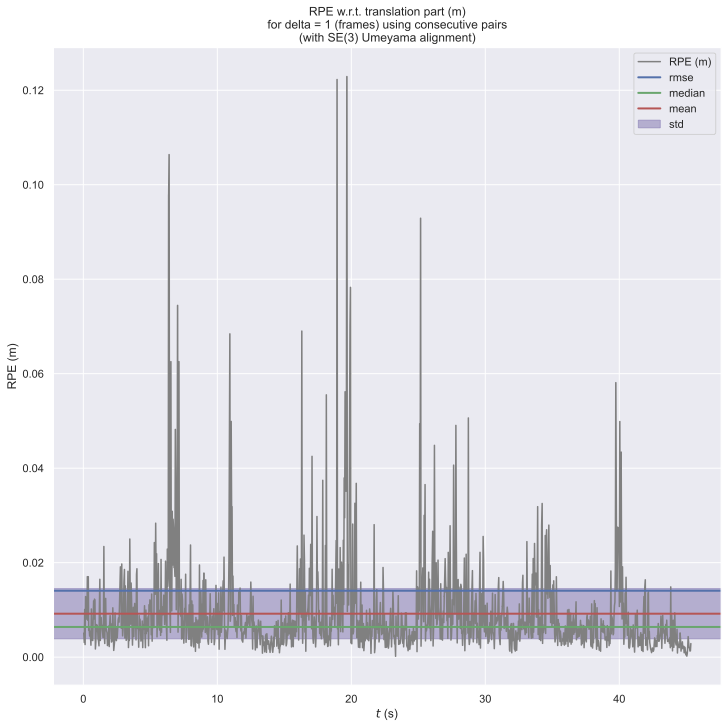

RPE translation plot
RPE translation 평가 결과

평가 명령어

evo_ape tum \
  datasets/rgbd_dataset_freiburg1_room/groundtruth.txt \
  CameraTrajectory.txt \
  -a --t_max_diff 0.02 --plot_mode xyz
evo_rpe tum \
  datasets/rgbd_dataset_freiburg1_room/groundtruth.txt \
  CameraTrajectory.txt \
  -a --t_max_diff 0.02 -r trans_part -d 1 -u f \
  --plot_mode xyz

결과 요약

ORB-SLAM2 macOS 포팅의 핵심 문제는 단순 dependency 수정이 아니라 GUI thread model이었다. Pangolin Viewer를 main thread에서 실행하고 tracking sequence를 worker thread로 분리함으로써 macOS AppKit 제약을 만족하는 실행 구조를 만들었다.

성능 측정에서는 기본 동작이 thread/QoS tuning보다 더 낮은 mean tracking time을 보였다. 기본 실행 경로는 원본 동작에 가깝게 유지하고, 실험적 thread 옵션은 필요할 때만 켜도록 분리했다.

MacBook에서 ORB-SLAM2 RGB-D example의 Pangolin Viewer 출력과 evo trajectory 평가를 확인했으며, macOS용 빌드 및 실행 스크립트를 repository에 함께 포함했다.

ORB-SLAM2-for-macOS macOS build scripts, Pangolin main-thread fix, README_macOS, and RGB-D evaluation notes github.com/noctml/ORB-SLAM2-for-macOS
